下面介绍下ABB ACS510变频器以电流型压力变送器构成的PID恒压供水解决方案。也就是以电流反馈的形式的PID恒压供水。

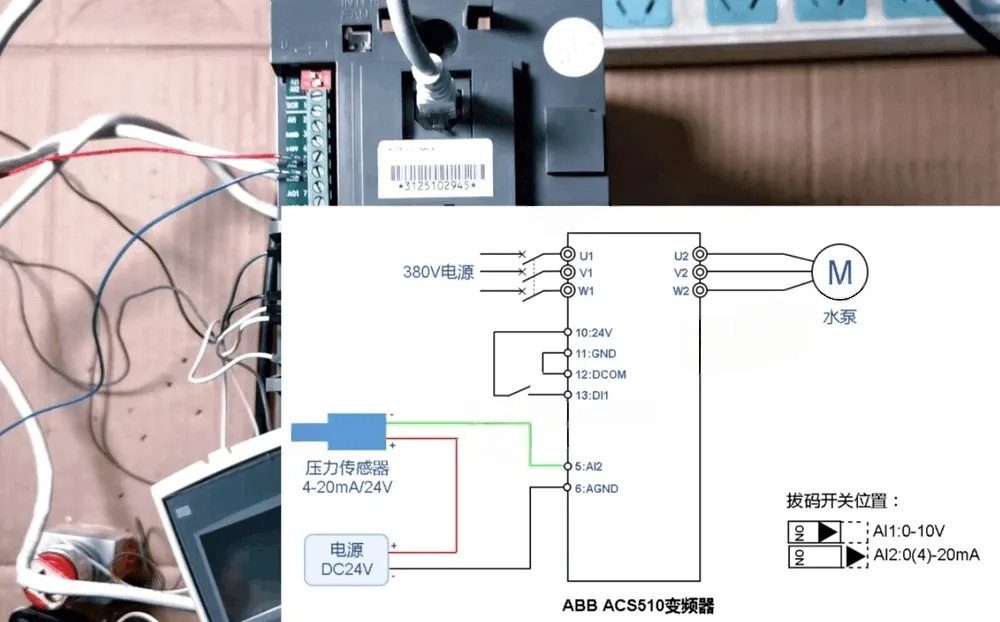

ABB ACS510变频器以电流型压力变送器构成的PID恒压供水电路接线图。

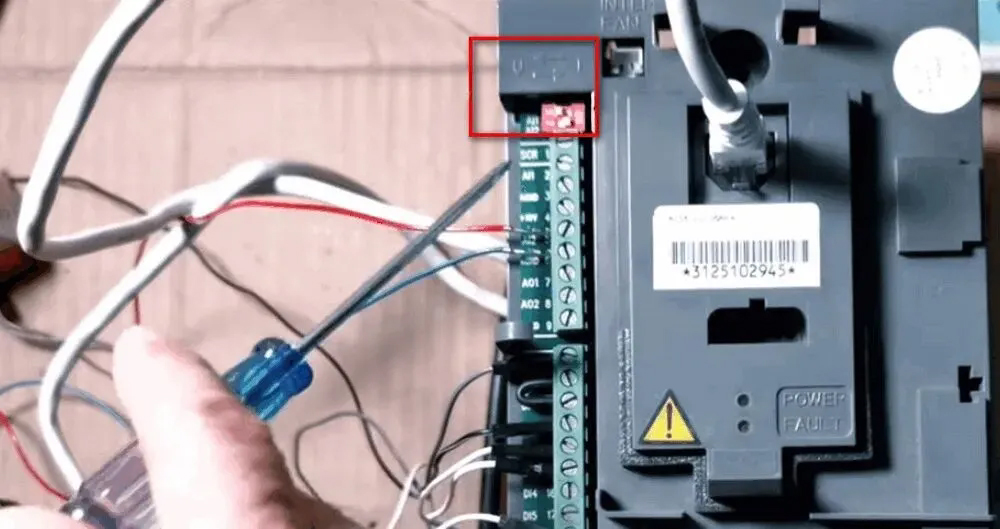

首先将拨码开关置向I，也就是通道2设置成电流型。两个拨码开关，上面的是通道1，下面的是通道2；

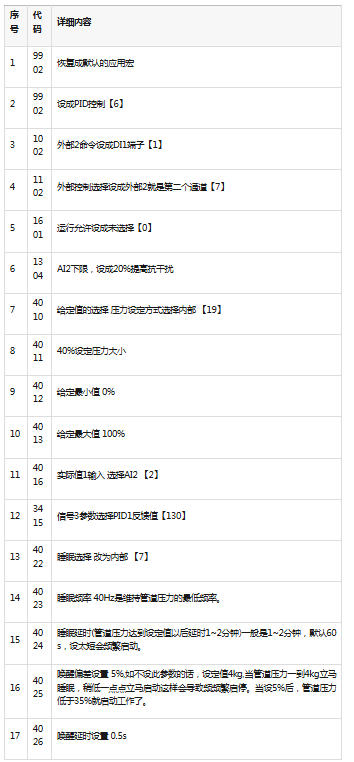

参数的配置

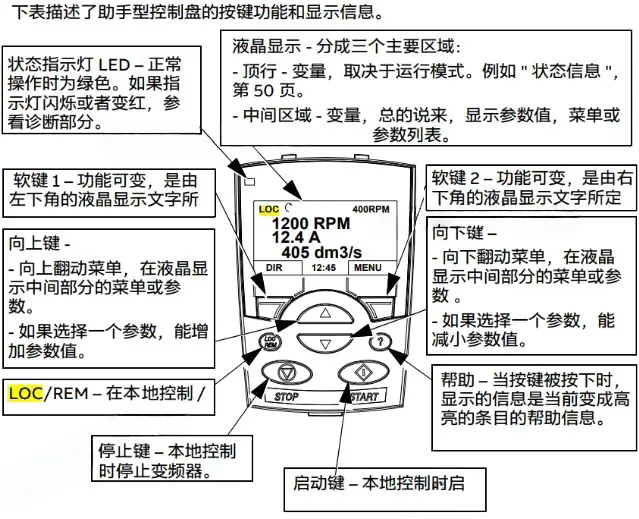

面板第三行显示是压力变送器反馈值，用的是4至20mA压力变送器，是实时的管道压力值。右上角是压力设定值【如果压力表的量程是10kg，4013最大值就是100%，以4kg为例：4/10*100%=40% 】。如：当远传压力值小于设定值时，第一行运行频率会高速运行。
【注】：如果压力表的量程是10kg，4013最大值就是100%，以4kg为例4/10×100%=40% (4013最大值)
如果压力表的量程是16kg，4013最大值就是160%，以4kg为例4/16×100%=25% (4013最大值)
如果压力表的量程是6kg，4013最大值就是60%，以4kg为例4/6×100%=66% (4013最大值)
外部信号1和外部信号2指的是ABB变频器的两个模拟量通道分别AI1和AI2，不过默认AI1接的是电压型电位器，可以通过拨码开关来调整。外部信号1由变频器1103来确定外部信号的来源，外部信号2由变频器1106来确定外部信号的来源；
