制动单元是如何工作的?

点击数:10919 更新时间:1/10/2013 4:40:56 PM Tag: 制动单元

制动单元也叫能量回馈单元!具体外观,您可点击红色字体链接查看!制动单元是用来控制能耗电路是否工作的,其具体功能如下:


当直流回路的电压Ud超过规定的上限电压Udh时,接通耗能电路,使直流回路通过制动电阻Rb释放能量。
1、开关器件
用于接通与关断能耗电路,是制动单元的主体。
2、电压取样与比较电路

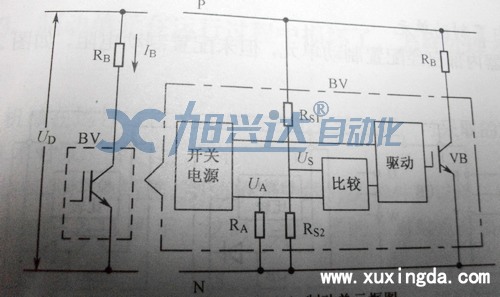

由于功率管VB的驱动电路是低压电路,只能通过电阻Rs1和Rs2进行分压,按比例取出Ud的一部分,作为采样电压,和稳定不变的基准电压Ua进行比较,得到控制VB导通或截止的指令信号。基准电压Ua的大小应与直流电压的上限值Udh成比例。
3、驱动电路
驱动电路用于接收比较电路发出的指令,驱动VB导通或截止。
