变频器温度检测电路和母线检测电路屏蔽方法

点击数:1306 更新时间:4/11/2023 9:42:00 AM Tag: 变频器母线检测电路屏蔽

    变频器的IGBT模块损坏时要检修光耦驱动电路,防止新的IGBT在次短路烧坏,在装IGBT前需要对电源板单独供电检测各驱动光耦发出的IGBT驱动信号是否正常。这时需要先屏蔽温度检测报警,和母线电压过低报警故障(用310V直流电压给AC380V供电的变频器母线供电),才能让CPU输出PWM驱动波形。

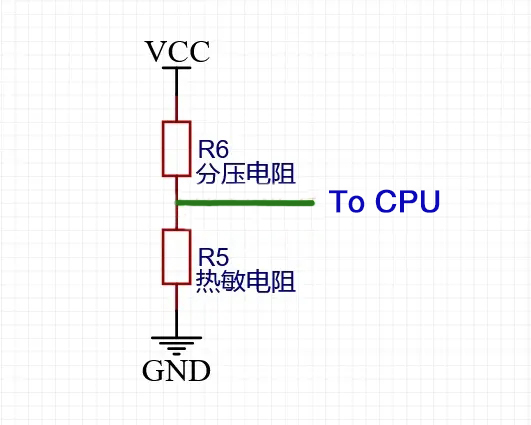

温度检测电路:

温度检测电路

    屏蔽方法:热敏电阻在IGBT模块内,如果模块没有安装到主电路板上,此时R6到地是开路状态,没有和热敏电阻形成分压电路,输入到CPU的电压就是VCC,所以会报OH过热故障。此时只需用万用表测出模块上边热敏电阻的阻值,然后取相等或者接近此阻值的电阻接在R6和地之间,与R6形成分压电路,就可以消除变频器的OH故障报警。

母线电压检测电路:

母线电压检测电路

   屏蔽方法:母线电压检测电路有的是通过在母线P和N之间串接电阻分压,取很小的电压值通过A7840隔离处理后送给CPU.这里分析的母线电压信号取自开关电源的输出绕组,通过D1整流R7,R8限流,R9和R10分压后送给CPU.D2起到电压的钳位作用,防止电压超过5.6V,击穿CPU.交流380V供电的变频器母线电压是537V,如果用310V直流电压供电的话,R10上边分到的电压值会减少,所以会报欠压故障,屏蔽此故障只需增大R10的阻值,式R10上边的分压增大到和537V母线电压供电时的电压值相同即可。
