变频器两线式控制与三线式控制的区别

点击数:1703 更新时间:1/22/2024 2:40:19 PM Tag: 变频器两线控制 变频器三线控制

    有个客户说变频器送电显示正常,设为外部端子启动后,闭合FWD和COM端子,变频器无法启动,后来提示他查看参数发现变频器设置的是三线式控制,所以按他的接线方式无法启动。那么变频器的两线式控制和三线式控制有什么区别呢?

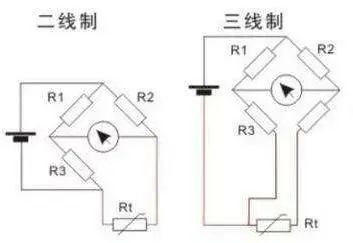

1、原理不同

两线制使用一个开关点来控制,点闭合,变频器运行,点断开,变频器停止。三线制的原理和交流接触器的自锁电路类似,一个启动点,一个停止点。启动时停止点必须是闭合的,停止点断开的情况下,无法启动变频器。

2、用法不同

如果采用2-线控制时,不管用变频器自己的电源还是用外部电源,都是需要一个按钮,闭合时变频器就得电启动,断开时就取消给定,变频器就停止运行(用一个I/O接口)。带反转的(再用一个I/O接口、一个按钮);

如果采用3-线控制(脉冲控制)时,需要二个按钮(反转时要三个按钮),一个开点按钮,闭合时变频器就得电启动,另一个是闭点按钮,断开时就取消给定,变频器就停止运行(用二个I/O接口)。带反转的(再用一个I/O接口、一个按钮)。


3、使用情况不同

大功率的变频器都使用三线输入,二线输入(单相输入)只适用于小功率的使用(2Kw以下),二线制没有什么优点,会导致输入电流很大(是三线制的三倍),只有在无法提供正常380V电源的情况下使用。

4、行驶不同

两线就是一个信号正转方向或者反转方向,并且带运转信号就是不需要另加运转信号。有的变频两线也有脉冲的形式。三线就是运转信号是单独,要有运转信号的其他两个信号才有作用。但有的变频三线也就是常说的脉冲信号。

举例

下面以某变频器为例进行说明,因为该变频器的控制运行的方式有四种,比较全面。为方便说明,选取多功能端子DI1、DI2、DI3三个端子做为控制运行用外部端子。该变频器的两线式和三线式均有两种方式,我们逐一了解一下。

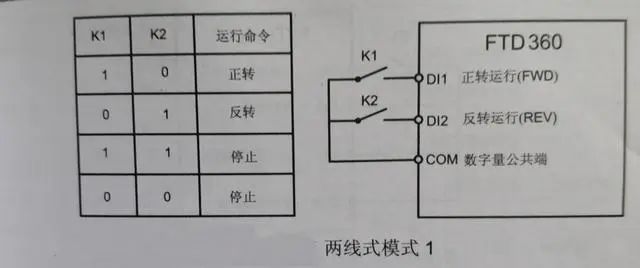

上图为两线式的第一种模式,也是最常使用的两线模式。将端子命令方式设为两线式1,DI1设为正转运行(FWD)端子,DI2设为反转运行(REV)端子。我们可以看到在该模式下,K1闭合,变频器正转运行;K2闭合,则反转运行;K1、K2同时闭合或断开,变频器运行停止。

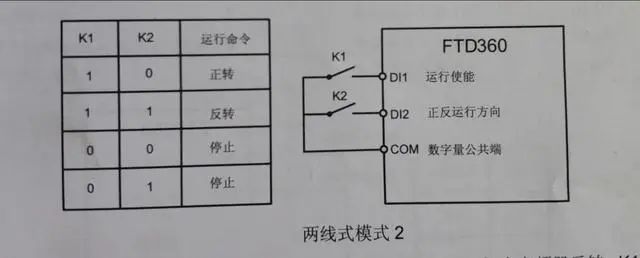

将端子命令方式设为两线式2,DI1设为运行使能端子,DI2设为正反运行方向端子。在该模式下,K1闭合,变频器运行使能,K2断开,变频器正转运行;K2闭合,变频器反转。

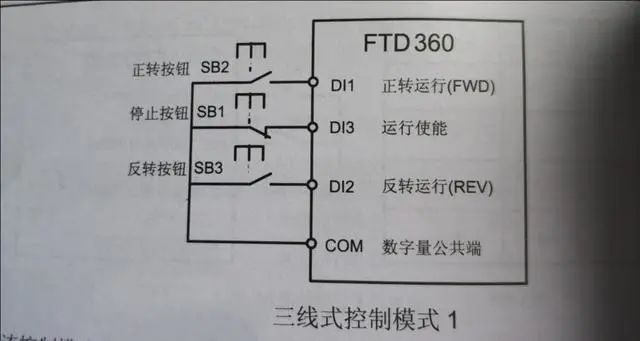

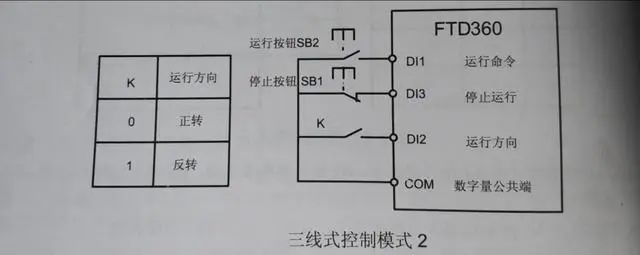

将端子命令方式设为三线式1,DI1设为正转运行,DI2设为反转运行,DI3设为三线式运行控制端子。在SB1闭合状态下,按SB2变频器正转(自保持),按下SB3变频器反转(自保持),SB1变频器停机。图片端子命令方式设为三线式2,DI1设为运行使能,DI2设为正反方向,DI3为三线式运行控制。SB1闭合状态下,按下SB2变频器运行,K断开变频器正转,K闭合变频器反转,断开SB1变频器停止运行。

两线式控制类似按钮控制接触器点动,三线式就类似于接触器自保持。变频器一般默认的是两线式1的控制方式,也有的变频器没有三线控制方式,大家可以根据需要选择合适的方式。

相关链接:变频器的硬接线控制和通讯控制如何选择?

          涨知识 | 变频器频率控制的几种方法?
