参数设置

类型

代码

注释

基本参数

FP-01=1

1：恢复出厂参数，不包括电机参数

F0-00=2

2:P型

F0-01=2

2:V/F控制

F0-17=120s

加速时间 120 秒

F0-18=120s

减速时间 120 秒

 电机参数

F1-00=1

变频电机

F1-01=185/160

功率

F1-03=332/288

电流

F1-05=1490

转速

DI

F0-02=1

1：端子控制

F4-00=1

DI1(1:正转运行)

F4-01=18

DI2(18:频率切换)

F4-02=6

DI3(6:端子升频)

F4-03=7

DI4(7:端子降频)

F6-00=0

0:直接启动

F6-03=0

启动频率（0 Hz）

F6-06=3

启动直流制动时间

F6-10=0

0：减速停车

DO

F5-02=1

1:运行信号

       AI

F0-03=0

主频率（0：数字设定（掉电不记忆）)

F0-04=3

辅助频率（3：AI2)

F0-07=02

主频与辅频切换

F0-08=0Hz

预置频率（0 Hz）

F4-18=02

AI2（4~20mA）

     AO

F5-07=0

AO1（0:运行频率)

F5-10=20%

AO1零偏系数

F5-11=0.8

AO1增益

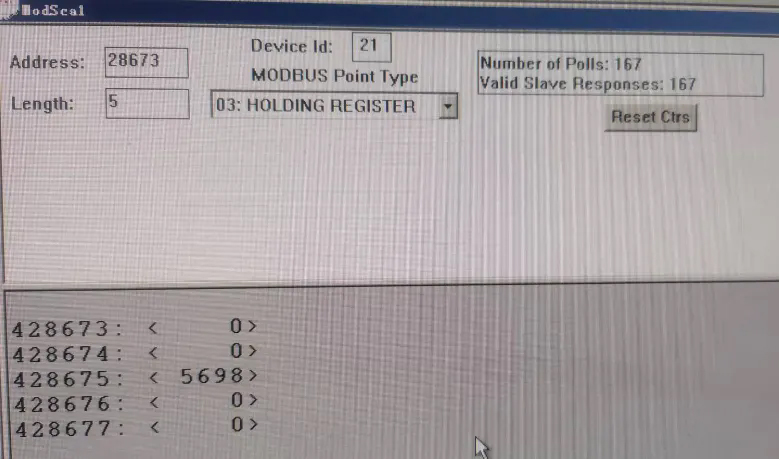

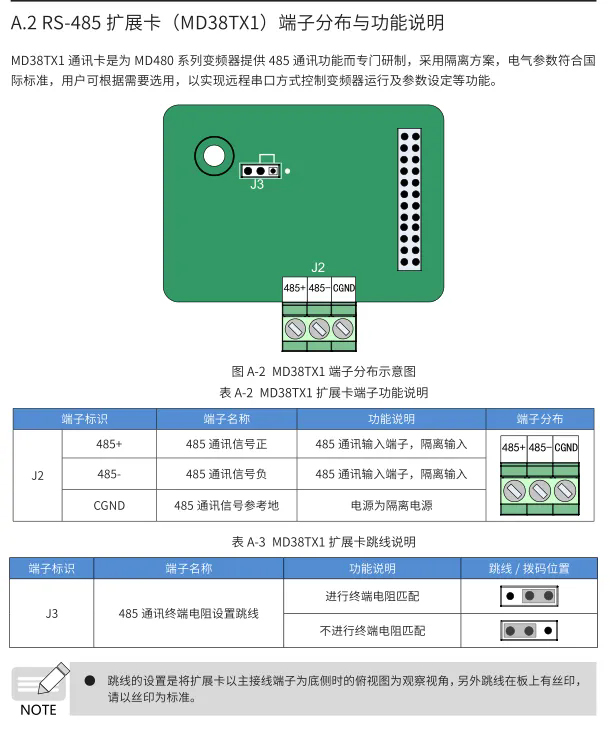

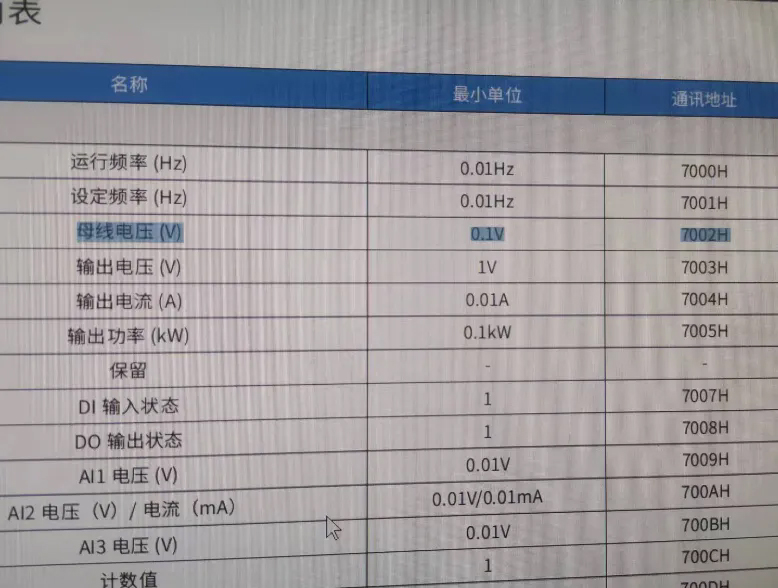

   通讯

代码

注释

FD-00=5

波特率9600

FD-01=3

3：无校验 (8-N-1)

FD-02=11

本机地址（0是广播地址）11/12/21/22

FD-05=31

数据传送格式选择(1: 标准的Modbus协议)
