干货丨五步直接搞定变频器硬故障！

01、先别急着换板子，断电放完“高压电”

      不管屏幕跳出“OC”“OV”还是“无显示”，第一步永远是断电+放电。

      切断输入电闸，挂好“禁止合闸”牌；380 V机型电容储能约537 V，220 V机型约310 V，必须等10–15分钟或按下内部急停，让放电电阻把电放干净。再用万用表直流档核定母线电压＜36 V，才能动手拆机，这一步能滤掉90%的“虚惊”。

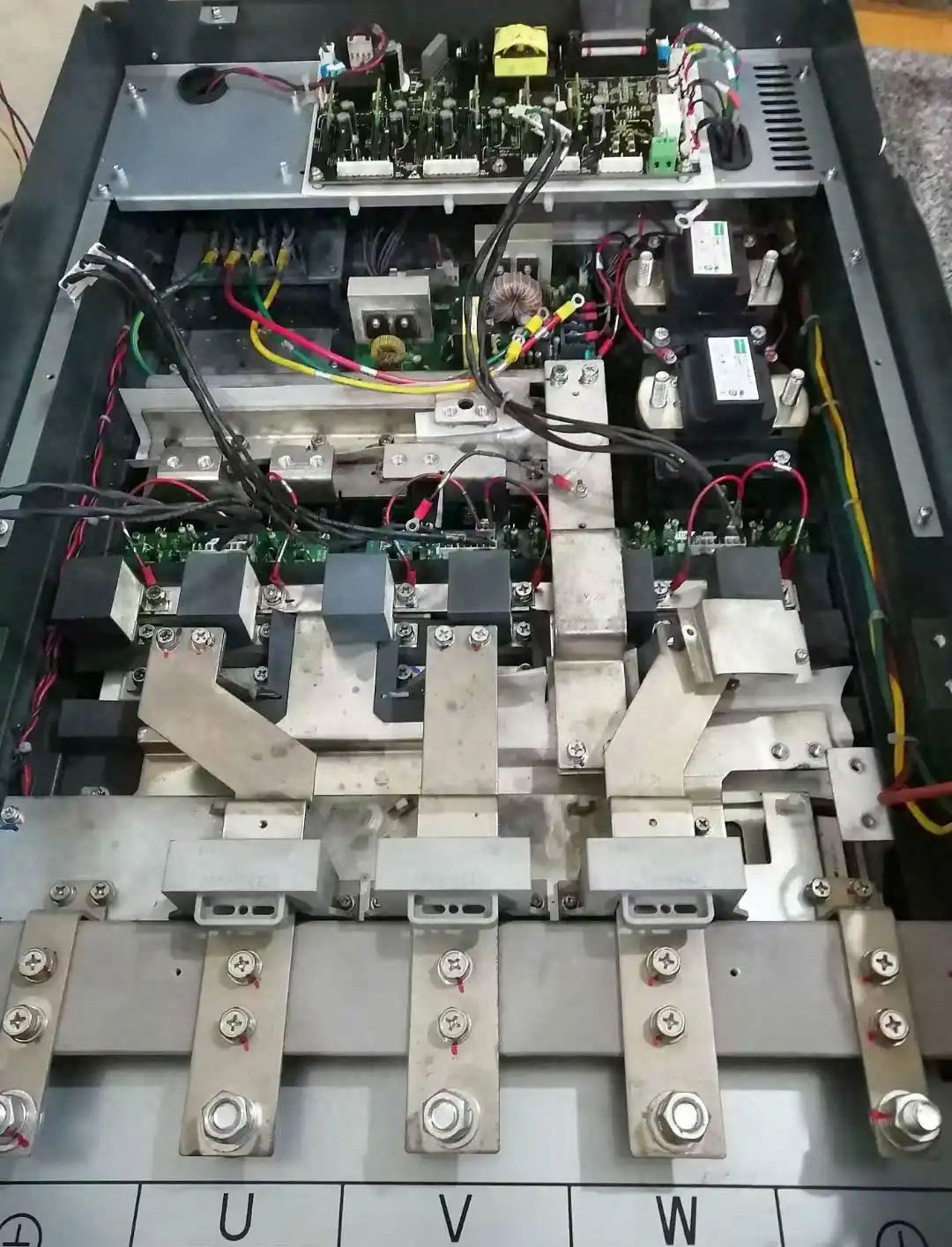

02、打开机壳，给散热系统“洗肺”

      变频器80%的“故障”其实是“脏”出来的。

轻拨风扇叶片，卡顿或异响立即更换；风扇停转→IGBT过热→炸机只需几秒。

拆下滤网+皮老虎吹净风道，纺织厂、木工车间灰尘密集，散热片堵死会导致温度飙升。

检查内部继电器、接触器触点是否烧黑或粘连，触点虚接会报“LU”或“欠压”。

03、测整流桥，三分钟定位“无显示/欠压”

      上电无反应或报“UV/LU”，90%问题在输入侧。

万用表二极管档，黑表笔接P(+)，红表笔分别测R、S、T，三相阻值应一致且几百千欧。

红表笔接N(-)，黑表笔测R、S、T，阻值应为无穷大。

发现某相阻值归零→整流桥击穿；阻值无穷大→开路欠压。

整流模块换新后，别忘了涂硅脂、拧紧固定螺丝，防止二次过热。

04、测IGBT模块，三秒辨“过流/接地”真凶

     报“OC”“GF”或一上电就跳闸，重点查逆变侧。

断开U、V、W与电机连线，万用表黑表笔接P(+)，红表笔分别测U、V、W，正常阻值几百千欧；红表笔接N(-)再测一遍，阻值也应几百千欧。

最关键的一步：红表笔接地，黑表笔再测P(+)、N(-)、U、V、W。

若某相阻值接近0，IGBT对地短路，必须整块更换；

若电机线对地也导通，那是电机绕组烧了，与变频器无关。

05、验开关电源，让“按键失灵”现出原形

      能上电却启动不了或面板按键无反应，多半是内部开关电源滤波电容老化。

带电测量板上+24 V、+15 V、-15 V、+5 V测试点。

+24 V跌到十几伏→电容失容；

    +5 V为0→稳压IC或电容损坏。

      更换时注意电压极性、滤波电容容量匹配，恢复供电前确认所有电压正常，防止二次击穿。

△ 顺口溜速记
变频故障别慌张，先断电源后开箱；

风扇滤网看一眼，灰尘太多先吹凉；

万用表来测电阻，P端N端要记熟；

进线出线对地量，阻值为零是短路；

电压测量要通电，五伏十五是关键；

找到病灶再通电，安全生产记心间。
