案例解析丨汇川变频器报ERR 13故障维修处理分析

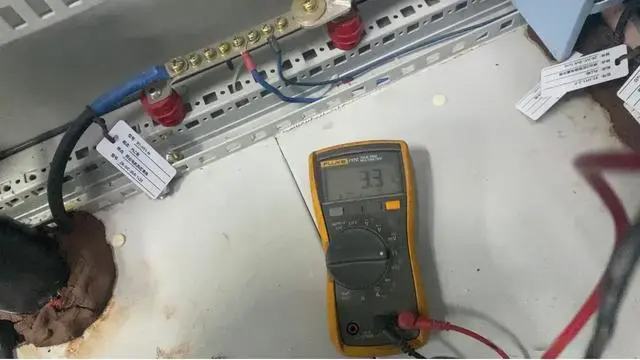

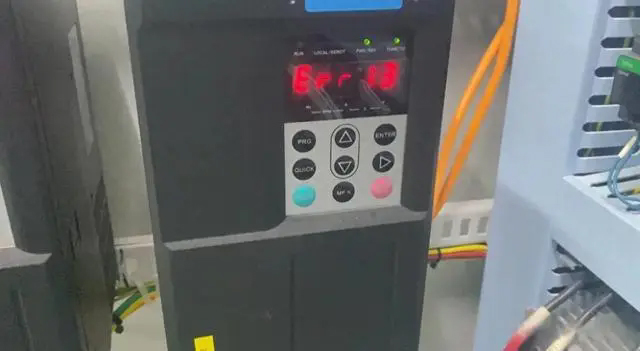

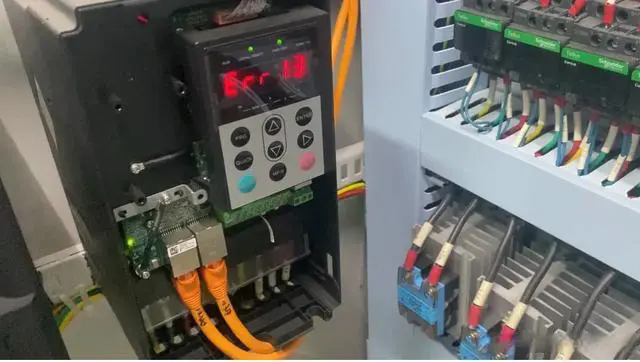

    遇到一台汇川变频器报Err13，电机开不起来了，一开就报警。把电源给关掉让变频器复位，再把电机开起来，还是报警，查了一下说明书Err13报警是缺相。把变频器的输出端三条线给拆下来，用万能表打到电阻档，测试输出端的电阻，测到有一相缺相，也就是说电机缺相。

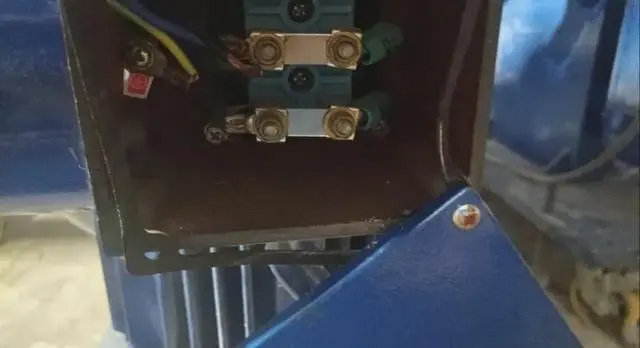

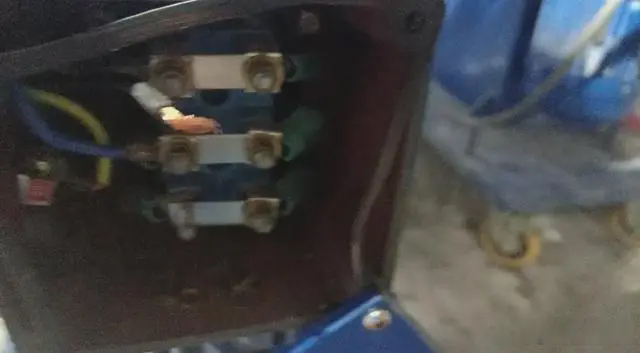

      到现场去检查电机，刚拆开电机接线盖，就看到有一条黑色的线掉出来了，应该是他们拉扯这个电机移动了，所以就把线拉出来了，把这条黑色的线接上去，把线接好，把接线盖给盖上。

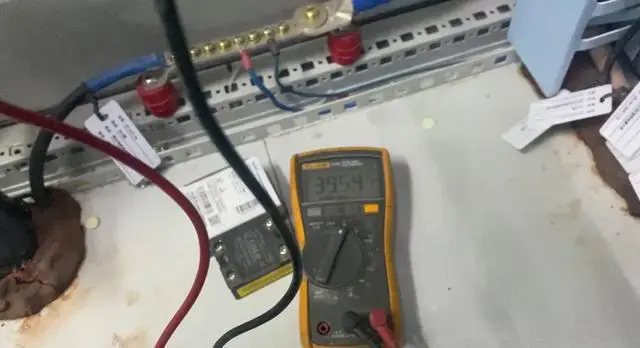

      再回到电柜，把刚才拆的线再测一下电阻，现在没问题的，三相电阻平衡，再测下输入电压，395伏，电压也正常，把三条线接回去复位，让现场把电机开起来，电机现在能开起来了，再测一下它输出电压，现在频率输出是45，测到变频器输出电压370伏现在没问题了。

如果检查电机没有缺相，还要检查以下几项：

1. 检查电源和接线：

      用万能表测变频器输入电源，电压是否稳定、是否存在缺相情况。

      还要检查变频器到电机的线有有没有接好或者松动、断线或短路等问题。用万能表在变频器的输出端测电机的三相电阻是否平衡，绝缘电阻是否无限大？

2. 检查电机：

      电机运行时变频器输出电压不平衡也会报 Err13 故障。

      检查电机三相电阻是否平衡？用万能表测电机线圈电阻值来判断。如果电机电阻值不平衡，很有可能电机坏了，需要维修更换。电机卡死也可能导致电机运行异常。

3. 检查变频器散热：

      变频器长时间工作会产生热量，如果散热器散热不好，也会热保护报 Err13 故障。把散热器上的灰尘和杂物清理，确保通风散热正常。

4. 参数设置：

      检查变频器的参数设置是否有问题，电机相的额定功率、额定电流、转速，频率等。参数设置与实际电机一样。

如何判断？

      如果查不到问题，不能判断是变频器有问题还是电机有问题？我们可以把三条线脱开，把变频器开起来，如果变频器开起来没有报警，接上电机就报警，那就是电机有问题或者线有问题，就要检查线跟电机。如果脱开了电机，变频器开不起来，那就是变频器有问题。
