施耐德ATV71变频器维修——故障代码解析与维修方案

一、ATV71变频器简介

施耐德电气Altivar 71系列变频器，广泛应用于风机、水泵、传送带、机床等工业设备的调速控制，功率覆盖11kW～200kW，适用于多种重工业及轻工业场合。

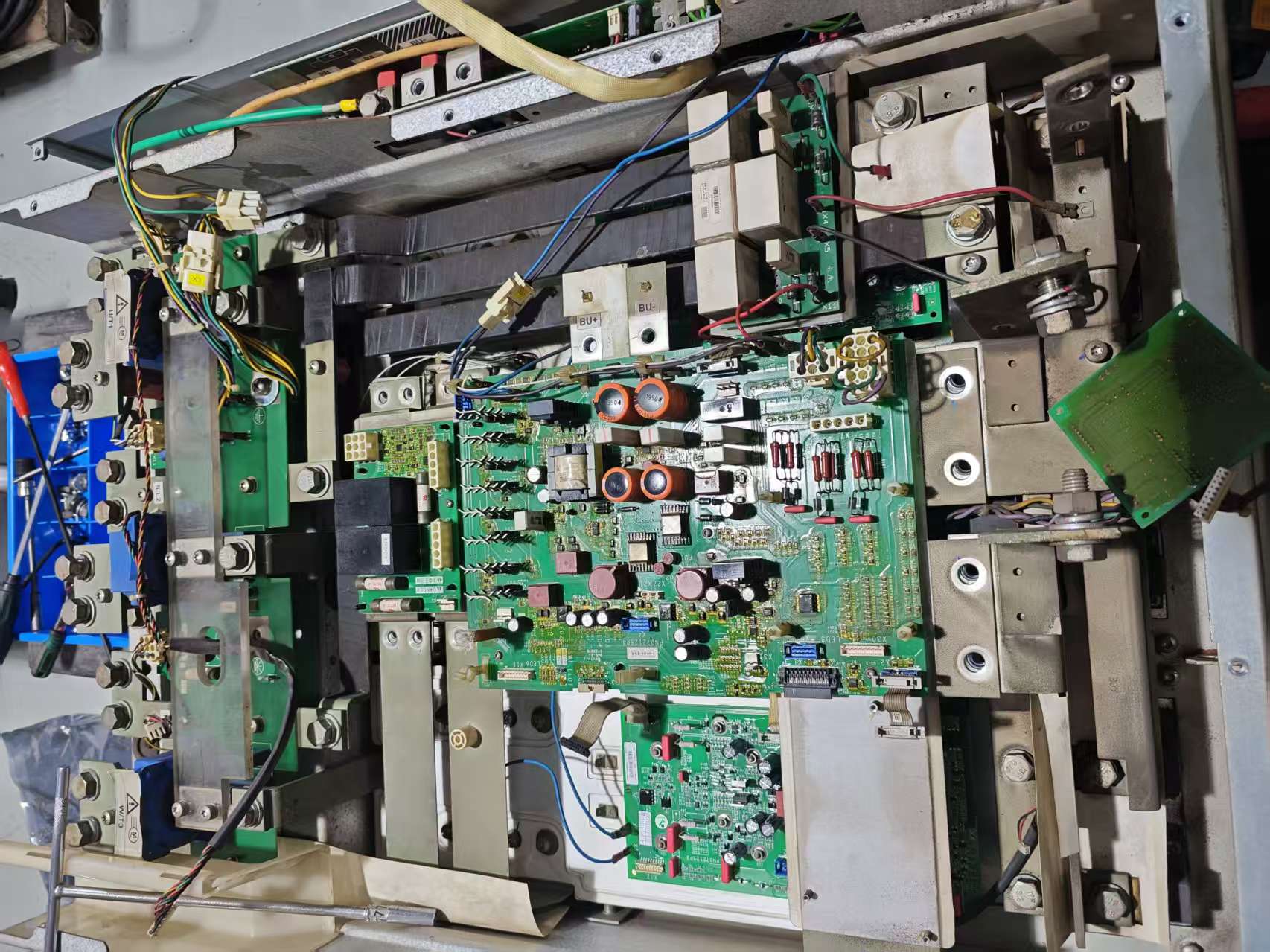

由于长期运行在高温、粉尘、高湿环境中，以下部件容易出故障：

易损部件	典型表现
IGBT功率模块	报SCF4、OCF，上电跳闸
开关电源	整机无显示、黑屏
驱动板	报SCF4、IGBT误触发
电解电容	母线电压不稳
整流桥	报欠压、无法上电
散热风扇	报OHF过热

二、常见故障代码及维修方案

1. SCF4——电机短路/IGBT异常（最高频）

现象：面板显示"SCF4"，ERR灯亮，复位无效。

原因：IGBT击穿、驱动板异常、电机电缆绝缘损坏。

维修：检测IGBT模块 → 更换损坏器件 → 检修驱动电路 → 带载测试。

⚠️ IGBT击穿后必须同时检查驱动板，否则上电会再次击穿。这是维修中常见的误区。

2. OCF——过流故障

现象：运行中突然跳闸，显示OCF。

原因：负载突变、电机堵转、功率模块老化、霍尔传感器损坏。

维修：检测电流检测电路、霍尔传感器及功率模块。

3. OBF / UBF——过压/欠压故障

现象：显示OBF（过压）或UBF（欠压）报警。

原因：电网波动、制动回路故障、整流桥异常、电解电容容量下降。

维修：检测整流桥、电解电容、制动单元及电压检测回路。

4. OHF——散热器过热

现象：显示OHF，变频器过热保护停机。

原因：风扇损坏、散热器积尘、环境温度过高。

维修：清灰、更换风扇、改善通风环境。

5. INFE / ILF——电源故障（整机无显示）

现象：上电后整机无显示，面板黑屏。

原因：开关电源损坏。

维修：检修开关电源电路，更换电源芯片、变压器或电容。

6. 其他故障速查

故障代码	含义	常见原因
SCF1	输出短路	电机绕组短路、电缆短路
SCF5	电机短路	变频器输出短路
OLt	电机过载	机械卡死、负载过重
PHF	输入缺相	电源缺相、接触器故障
OPF	电机缺相	输出断线
OSF	输入过压	主电源电压过高
CrF	预充电故障	充电电阻损坏
COF	通讯故障	通讯线松动、主板异常
EnF	编码器故障	编码器反馈异常

三、维修流程

步骤	内容
① 免费检测	送修或寄修，出具检测报告
② 方案报价	明确故障点及费用，确认后再修
③ 专业维修	更换原厂品质元器件，整机调试
④ 负载测试	模拟工况运行验证
⑤ 质保交付	修后质保，售后无忧

🎯 修不好不收费，绝不"小病大修"。
