变频器电路元器件检修：解锁设备稳定运行的“秘钥”

    变频器属于精密的电子器件，若使用不当，受外围环境影响或部分元器件老化，都可能会造成变频器无法正常工作或损坏，从而使变频器控制的电动机无法正常转动(无法转动、转速不均、正转和反转控制失常等)，此时需要对变频器本身或外围元器件进行检测，从而判断故障部位。

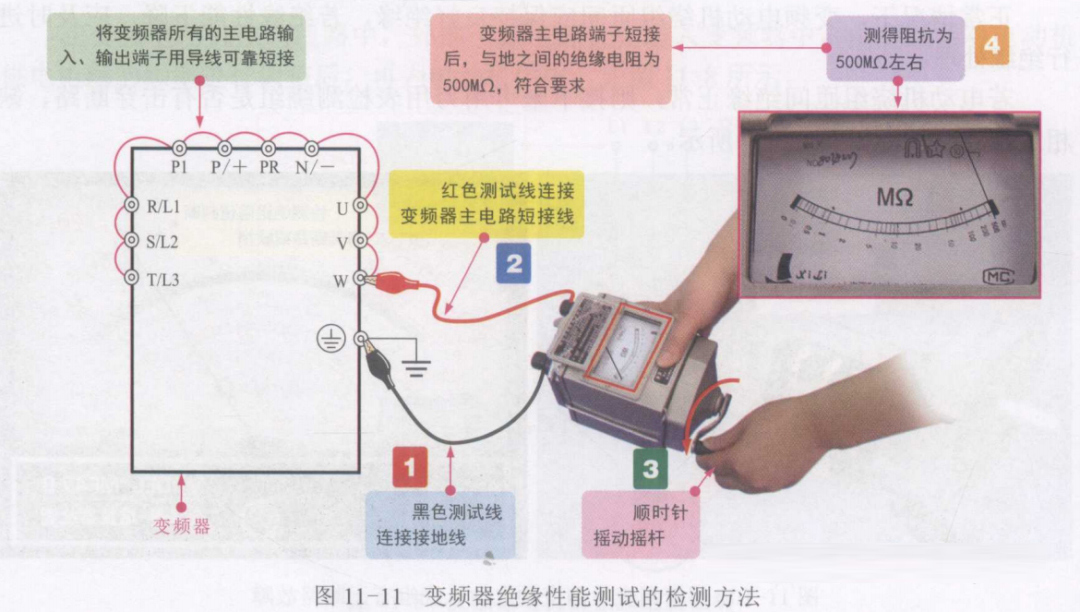

1.变频器绝缘性能的检测当怀疑变频器存在漏电时，可借助兆欧表对变频器进行绝缘测试。这里，我们主要对变频器主电路部分进行绝缘测试，检测方法如图11-11所示。

    由于变频器出厂时已经进行过绝缘试验,因此为了防止操作不当对变频器造成损坏，一般尽量不要再进行绝缘测试。但如果检修需要，必须对变频器进行绝缘测试时，应特别注意:

    必须首先拆除变频器与电源、变频器与负载电动机之间的所有连线;将所有的主电路输入、输出端子用导线可靠短接;切勿仅连接单个主电路端子对地进行绝缘测试，否则可能会损坏变频器;不可对控制端子进行绝缘测试;测试完成后，应拆除所有端子上的短接线。

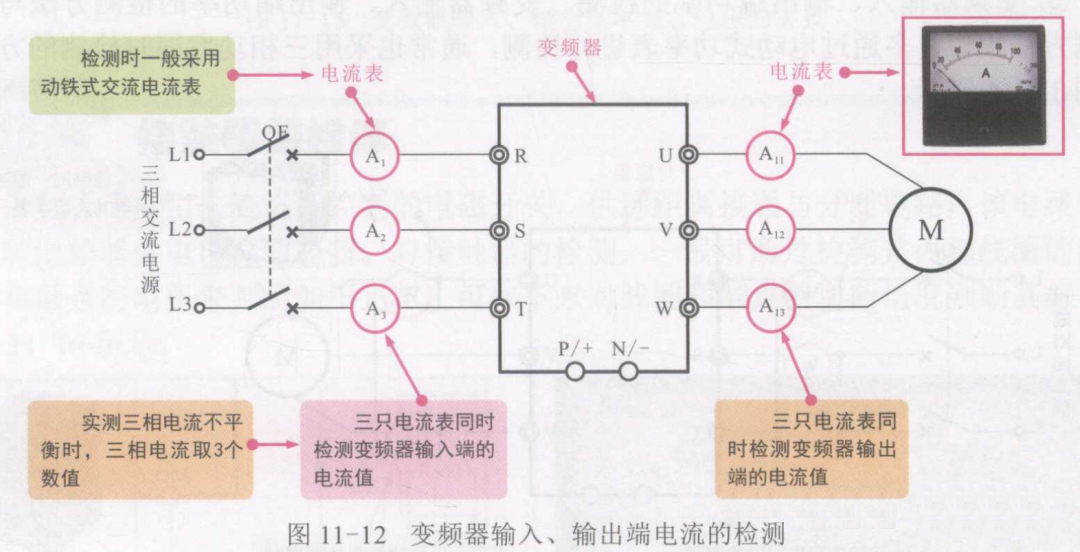

    动铁式交流电流表测量的是电流的有效值，通电后两块铁产生磁性，相互吸引，使指针转动，指示电流值，具有灵敏度和精度高的特点。在变频器的操作显示面板上，通常能够即时显示变频器的输入、输出电流参数，即使在变频器输出频率发生变化时，也能够显示正确的数值，因此通过变频器操作显示面板获取变频器输入、输出端电流数值是一种比较简单、有效的方法。

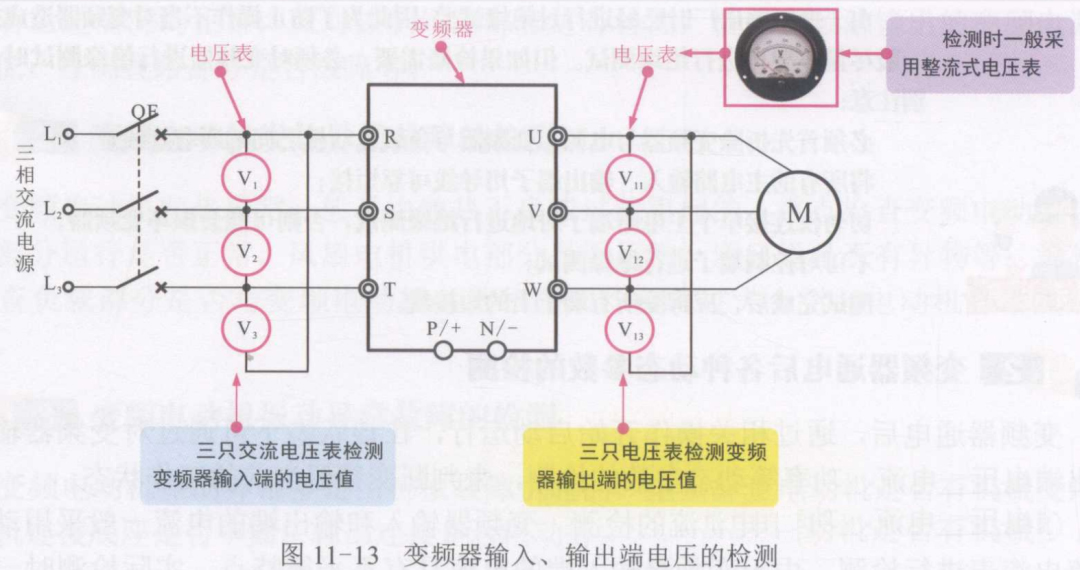

②变频器输入、输出端电压的检测对变频器输入、输出端电压进行检测时，输入端电压为普通的交流正弦波，使用一般的交流电压表进行检测即可;而输出端为矩形波(由变频器内部PWM控制电路决定)，为了防止PWM信号干扰，检测时一般采用整流式电压表，如图11-13所示。

    整流式电压表是指由包含整流元件的测量变换电路与磁电系电表组合成的机械式指示电表，按交流电流的有效值进行显示，具有测量精度高的特点。若采用一般万用表检测输出端三相电压时，因可能会受到干扰，所读的数据均不准确(一般数值会偏大)，只能作参考。

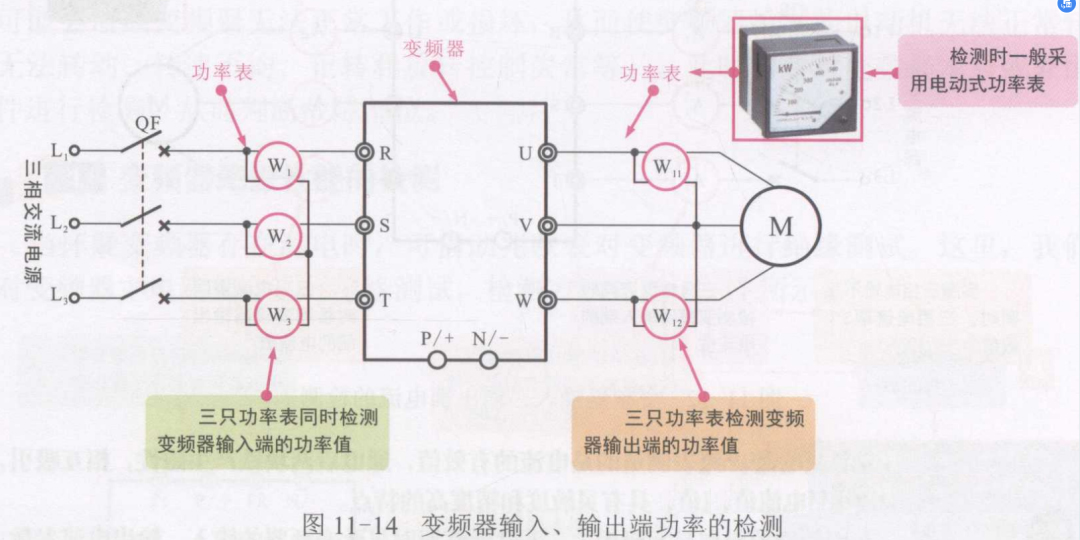

③变频器输入、输出端功率的检测变频器输入、输出端功率的检测方法与电流检测方法相似，多通过电动式功率表进行检测，通常也采用三相功率同时检测的方法，如图 11-14所示。

根据实测变频器输入、输出端电流、电压和功率的数值，可以计算出变频器输入、输出端的功率因数。计算公式为:

输入端功率因数=输入功率/（3x输入电压x输入电流(三相平均电流)）

输出端功率因数=输出功率：/（3x输出电压x输出电流(三相平均电流)）

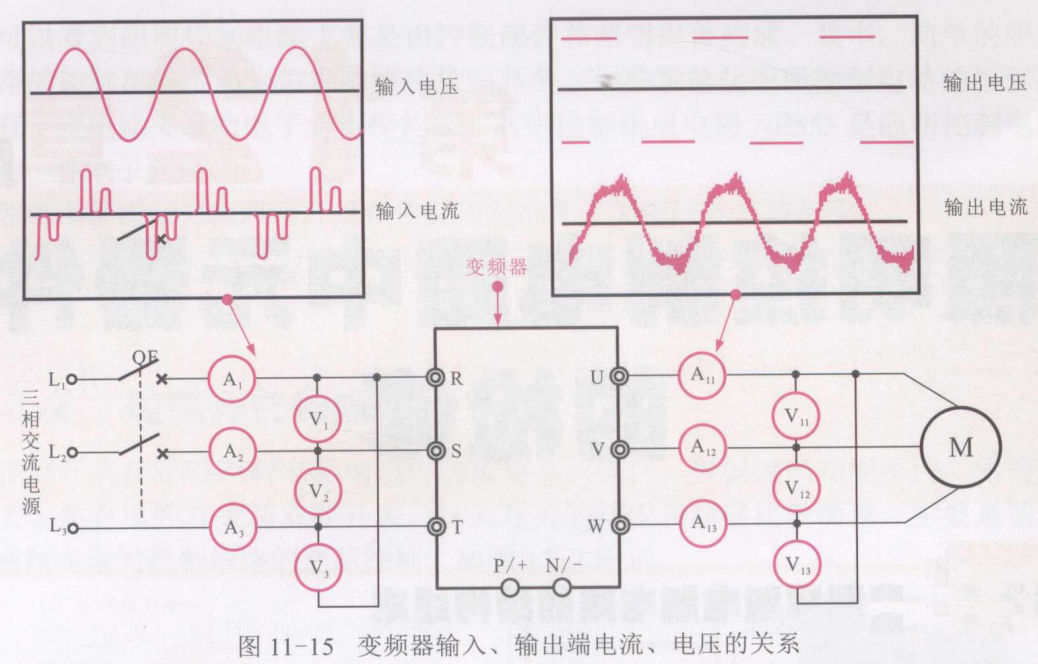

变频器输入、输出端电流、电压的关系如图11-15所示。主要注意的是，大多变频器本身都有故障显示功能，通过识别其故障代码可较直观地了解其故障部位和原因，并针对不同的故障原因，采取相应的检修措施，排除故障。
