ABB变频器ACS510的使用指南：从接线到控制的全面解析

     接下来，我将以ABB变频器ACS510为例，详细介绍如何通过其面板轻松实现对三相异步电动机的控制。

一、ABB变频器的接线方法

     在连接ABB变频器时，我们首先需要了解其基本的接线原理。通常，ABB变频器的接线包括电源线、输出线以及控制线的连接。电源线负责提供电力，输出线则将变频器的电能传输给电动机，而控制线则用于接收和发送控制信号。正确的接线是确保ABB变频器正常运行的关键。

     在接线过程中，我们还需要注意一些细节。首先，要确保电源线的电压与变频器的额定电压相匹配，以防止过压或欠压的情况发生。其次，输出线的连接应牢固可靠，以确保电能能够顺畅地传输给电动机。此外，控制线的连接也需要仔细，以确保能够准确地接收和发送控制信号。

     总的来说，正确的接线方法是ABB变频器能够正常工作的基础。在接线时，我们需要仔细阅读相关的技术文档，并遵循正确的操作步骤和安全规范。

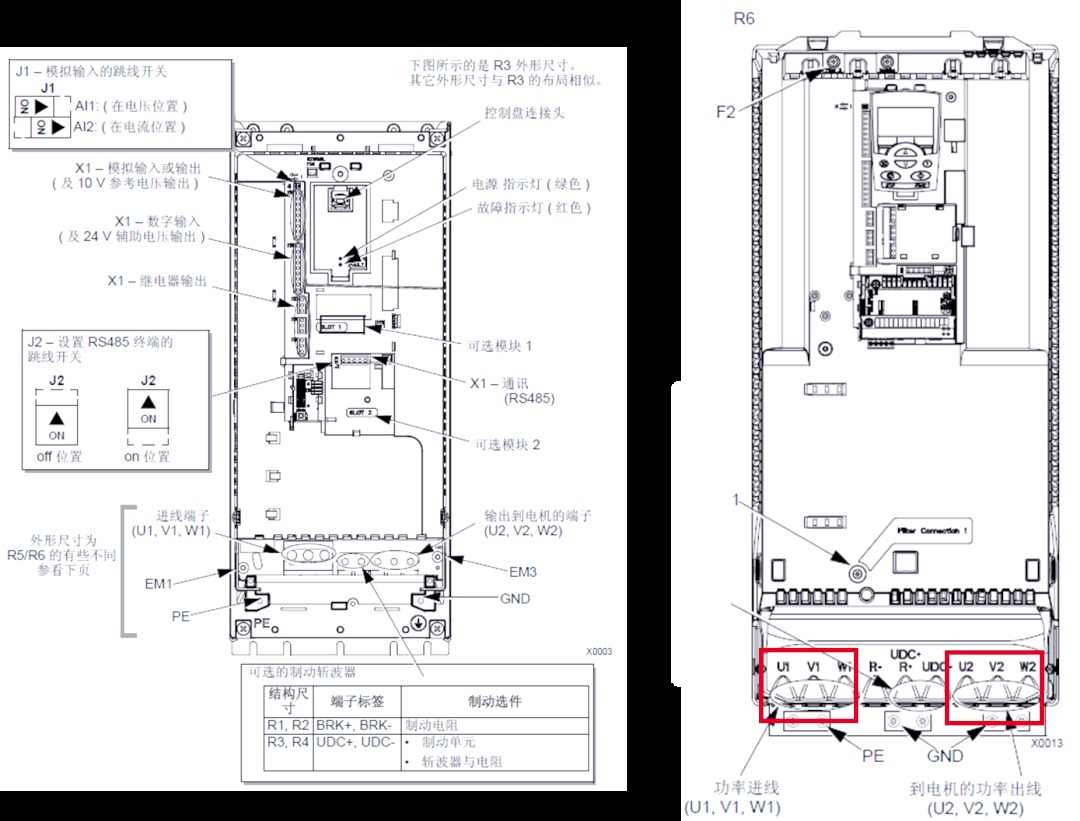

     如上图所示，ABB变频器ACS510的外形与接线部分清晰可见。左侧部分涵盖了模拟量输入、数字量输入、继电器输入，以及电源指示和通讯接口等功能。这些主要服务于控制电路的多功能端子输入与输出。而右侧则是变频器的主电路部分，包括U1、V1、W1进线电源端子，用于连接制动电阻的BRK+、BRK—端子，以及斩波器与制动单元的端子UDC+、UDC—（此处还可测量直流母线电压）。此外，U2、V2、W2端子则负责输出到电机端子的接线。特别需要注意的是，在连接ABB变频器时，输入与输出部分绝对不能接反，否则可能会损坏变频器的IGBT模块。

二、控制与显示概览

     每台变频器都配备有一个操作键盘，通常被称为BOP面板。这个面板的主要功能包括参数设置、实时监控运行数据，以及进行变频器参数的备份与远程下载。在操作任何变频器之前，深入理解所使用变频器型号的面板功能至关重要。接下来，我们将以ABB变频器ACS510的面板为例，进行详细介绍。

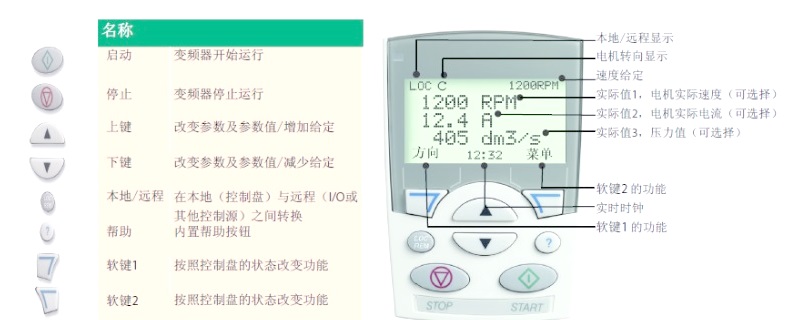

     ABB变频器有两种面板，其中一种是中文面板，如上图所示，而另一种则是英文面板，其显示部分仅有一行。在购买时，务必留意选择中文面板。通过菜单键（软键2），可以进入1级菜单进行功能参数的设置。键盘上的LOC/REM键用于远程和本地的切换。若需进行面板控制，请遵循以下步骤：

第一步：在本地控制模式下，按下LOC/REM键，确保显示屏上显示LOC（本地），表示变频器受键盘控制。若显示REM（远程），则表示变频器受多功能端子或通讯方式控制。

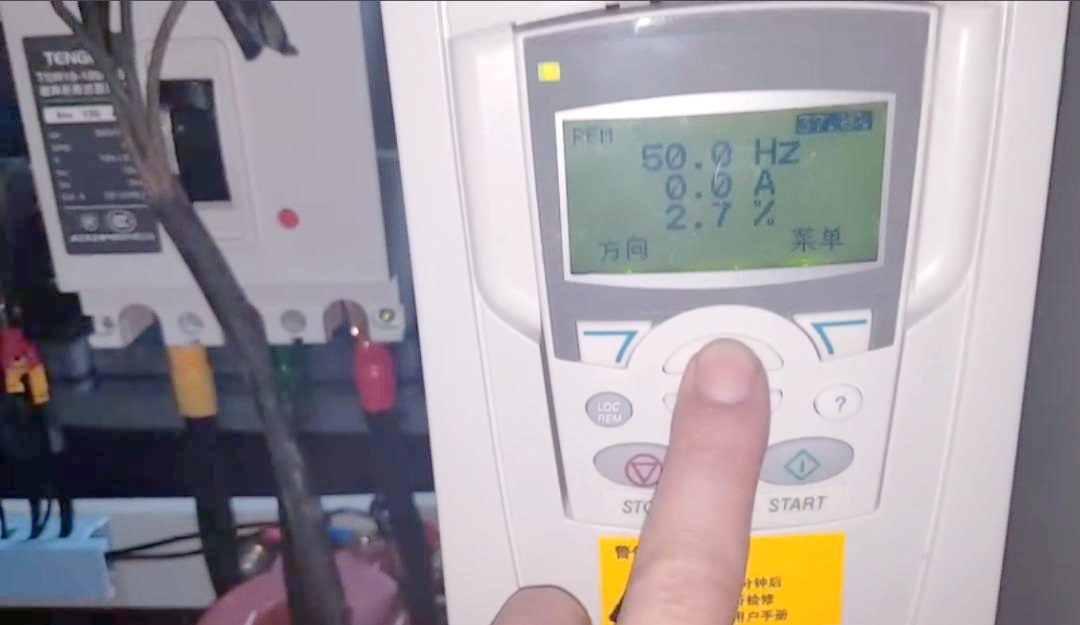

第二步：在本地控制模式下，按下START键，使变频器进入运行状态。

第三步：运行中，通过按下（上键/下键）可增减变频器的运行频率，从而实现速度的调节。按下STOP键，变频器将停止运行。

第四步：实际使用时，需将电机铭牌上的参数，如频率、电流、电压、转速等，设置到变频器中，以确保对电机的功能保护。但若变频器的功率与电机功率相匹配，则无需另行设置。
