汇川MD520系列适配PG卡干扰经验分享

一、MD520实现FVC闭环矢量编码器类断线自动切换SVC开环矢量，不影响生产目的

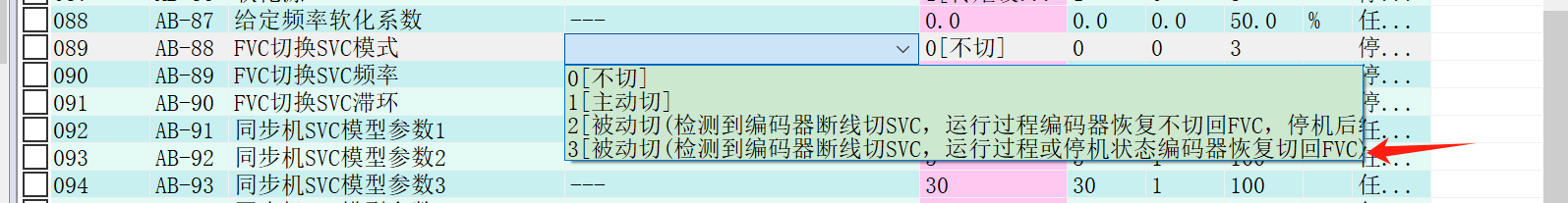

AB88（FVC切换SVC模式）＝

0-不切

1-主动切

2--被动切（检测到编码器断线切SVC，运行过程编码器恢复不切回FVC，停机后编码器切换FVC）

3---被动切（检测到编码器断线切SVC，运行过程或停机状态编码器恢复切回FVC）。

二、PG卡（ES510-PG-CT1）D3灯闪红灯报警解决办法

①、通过导入参数

FP-09为01430

BF-41设置为5 工模噪声抑制宽度

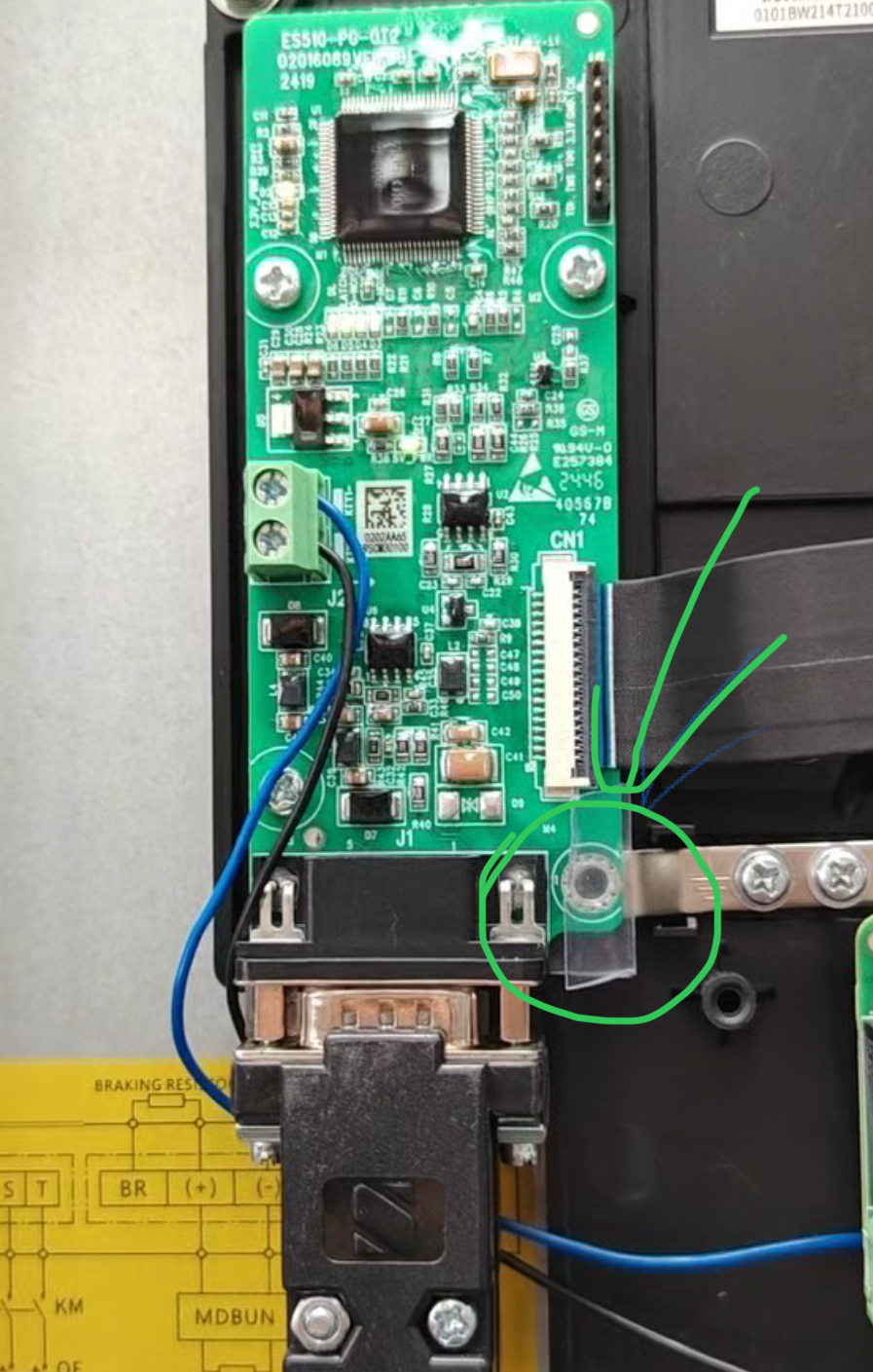

②、通过物理隔离，

PG卡与本体变频器PE连接螺丝用胶片垫中间
