新时达iAStar-S8变频器一体机芯片级维修实录：15kW电梯变频器

今天，我们以一台送修的新时达iAStar-S8 4015-2（15kW）电梯变频器一体机为例，分享一次典型的芯片级维修全过程，希望能为广大同行、电梯维保公司以及工厂客户提供有价值的技术参考。

一、故障现象：上电无反应，系统"静默"

这台iAStar-S8变频器一体机送修时，客户描述的故障现象为："上电无任何显示，操作面板黑屏，内部继电器无吸合声"。

对于这种"三无"（无显示、无声音、无动作）故障，很多常规维修人员会直接判定为CPU主板或电源模块损坏，建议客户整体更换控制板。但我们的维修工程师认为，这类经典工控机型的故障往往隐藏在细节元器件中。盲目换板不仅变频器维修成本高，更致命的是会导致原厂参数丢失，增加后续调试难度。因此，我们坚持采用芯片级维修方案进行深度诊断。

二、拆解与排查：从"心脏"到"神经"的深度诊断

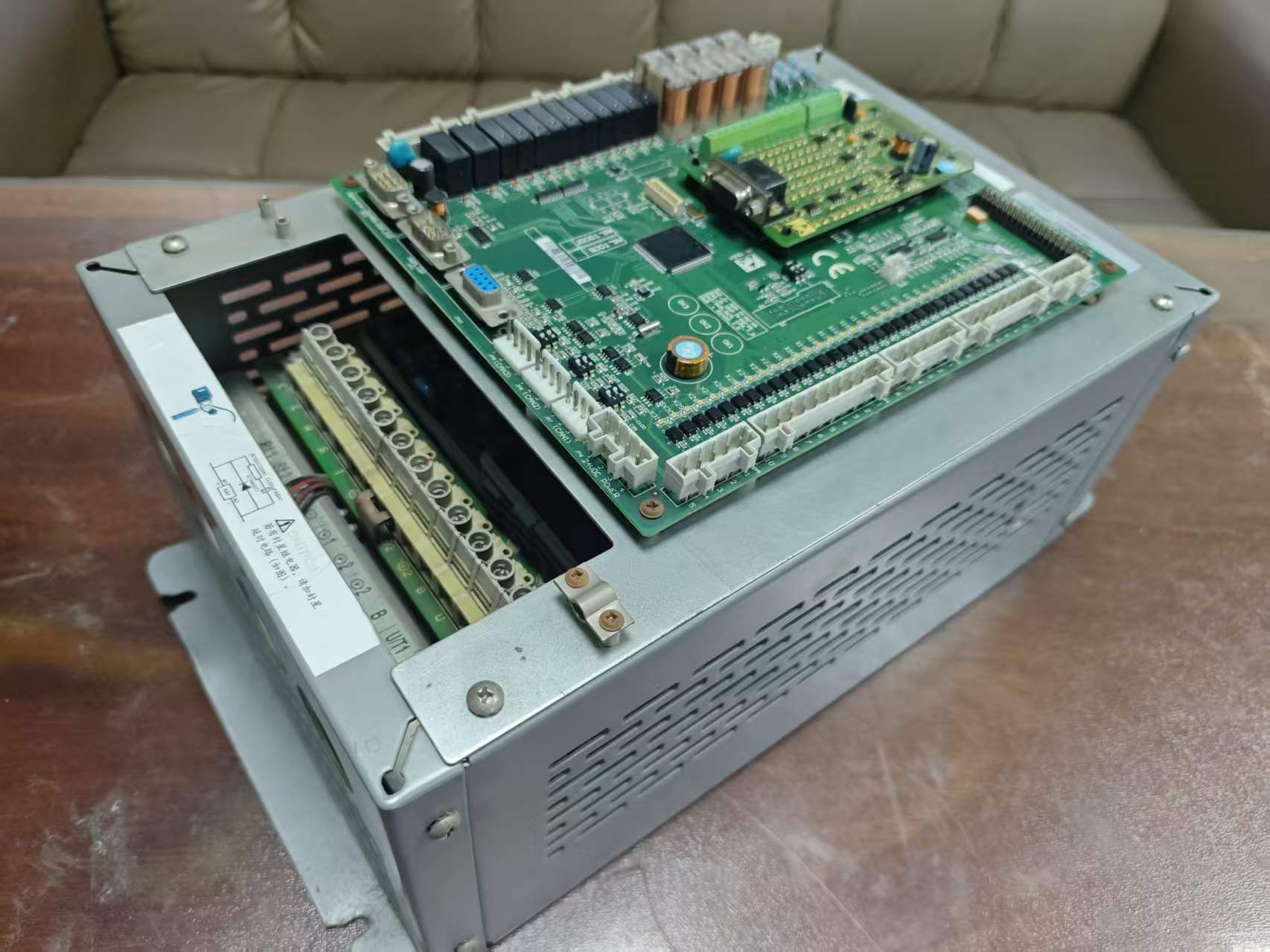

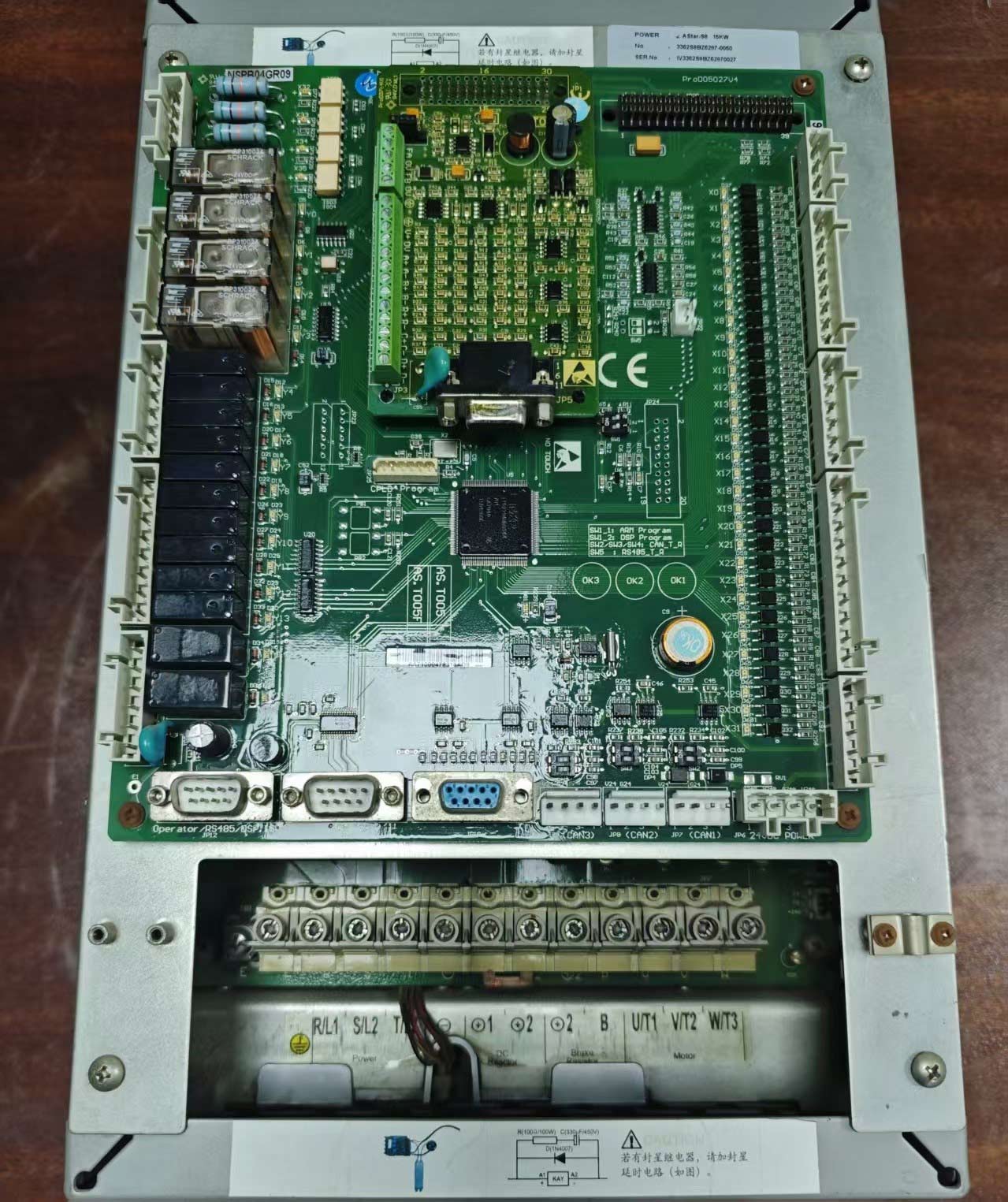

拆开设备外壳后，呈现出该机型典型的双层板结构：上层是负责逻辑控制的AS.T005F主板，下层是驱动与电源模块。结合我们在伺服器维修和PLC维修中积累的丰富经验，制定了以下排查路径：

第一步：检查"心脏"供电（开关电源回路排查）

首先测量主板上的DC 5V和DC 24V测试点，发现24V电压持续跳动，无法稳定维持。这说明负载端存在短路或电源反馈回路异常。进一步使用示波器和万用表检测发现，开关电源的启动电阻阻值严重变大，导致PWM控制芯片无法正常起振——这是S8系列变频器常见的通病之一。

第二步：排查"神经"传输（光耦隔离区检测）

修复电源电路后，机器依然报错停机。我们将排查重点转向CPU与驱动板之间的光耦隔离区。这些光耦是强弱电隔离的关键元件，长期在高温环境下运行极易出现性能劣化。通过万用表二极管档在线测量，我们发现两路驱动光耦的电流传输比（CTR）大幅下降，导致CPU发出的指令无法被驱动板准确接收，从而触发系统保护停机。

第三步：检查"记忆"单元（EEPROM与电池维护）

在主控板排查中，我们发现主板上的3.6V锂亚电池电压已跌至1V以下。电池漏液不仅会腐蚀周边PCB焊盘，还可能导致存储楼层参数的EEPROM数据丢失。在变频器维修过程中，数据安全至关重要。我们对电池座周边的走线进行了补强处理，彻底清除氧化物，并更换了全新电池，确保底层数据绝对安全。

三、修复成果：数据保全，满血复活

经过精准更换启动电阻、替换老化光耦以及电池座防腐蚀修复，这台新时达iAStar-S8变频器一体机重新上电测试：

本次芯片级维修最核心的价值在于：原机内存储的楼层参数、运行曲线、加减速时间等核心数据得到完整保留。客户将机器装回现场后无需重新进行繁琐的参数设置与井道自学习，电梯立即恢复正常运行，大幅缩短停机时间。

四、技术建议：工控自动化老设备维护的三个关键点

针对使用此类老旧变频器、伺服驱动器及PLC的用户，结合我司多年的工控设备维修经验，提出以下维护建议：

1. 定期除尘与环境控制风道堵塞会加速内部电解电容干涸和散热不良，这是引发各类电源故障的元凶。建议定期对变频器、伺服器进行专业清灰保养。

2. 关注主板电池电压无论是变频器还是PLC，年度维保时务必测量主板记忆电池电压。若低于3V应及时更换，避免程序和数据丢失造成不可挽回的损失。

3. 优先选择芯片级维修很多时候设备罢工仅仅是因为几个小元件老化。通过专业的工控自动化设备维修（涵盖变频器维修、伺服器维修、PLC维修、人机界面维修），不仅能大幅降低企业备件成本，更能保留原厂核心数据，避免重新编程与调试的繁琐流程。
