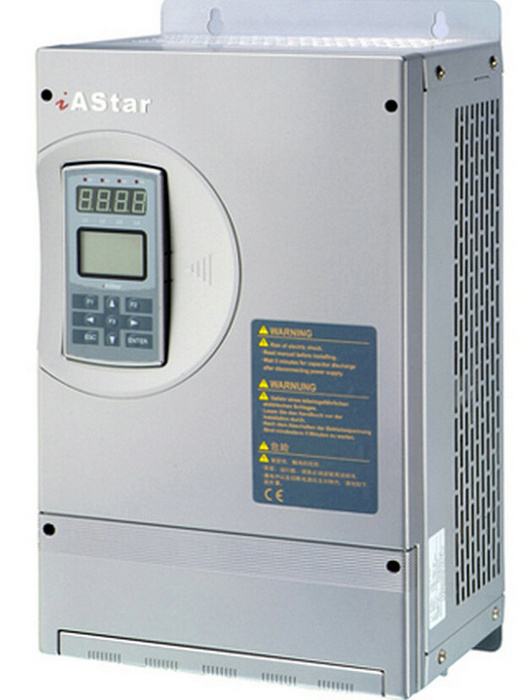

新时达S3电梯专用变频器维修故障代码查询一览表

点击数:11857 更新时间:7/16/2020 4:47:31 PM Tag: 新时达S3电梯专用变频器维修

     新时达S3电梯专用变频器维修故障代码查询一览表

故障代码:1

  • 内容:功率模块故障(变频器电流过大 IPM保护,变频器输出关断)
  • 可能原因及对策:

    1.变频器瞬间过流 对策:请联系专业变频器维修服务商

    2.输出三相短路 对策:请联系专业变频器维修服务商

    3.功率模块电源不正常 对策:请联系专业变频器维修服务商

    4.环境温度过高 对策:请联系专业变频器维修服务商

故障代码:2

  • 内容:DSP控制器故障
  • 可能原因及对策:1.控制板输入电压异常

故障代码:3

  • 内容:功率模块散热器过热(变频器的热检元件检测到散热片过热,变频器输出关断)
  • 可能原因及对策:

    1.环境温度过高,散热风扇坏 对策:设置冷却装置

    2.周围有发热体 对策:清除发热体

故障代码:4

  • 内容:制动单元、制动电阻故障(变频器能耗制动电器故障)
  • 可能原因及对策:

    1.变频器制动线路故障或制动器件损坏

    2.外接制动电阻断,或未接制动电阻 对策:检查制动电阻连线及制动电阻

故障代码:5

  • 内容:保险丝断
  • 可能原因及对策:1. 主回路电源保险丝熔断 对策:更换

故障代码:6

  • 内容:过力矩保护(输出力矩达200% 10秒)
  • 可能原因及对策:1.负载过大,变频器选用功率小 对策:检查负载或更换大功率变频器

故障代码:7

  • 内容:速度偏差过大保护
  • 可能原因及对策:

    1.负载太大 对策:减轻负载

    2.加减速时间太短 对策:延长加减速时间

故障代码:8

  • 内容:过电压(变频器直流侧电压超过设置等级(400V级)约780V)
  • 可能原因及对策:

    1.减速时间太短,电机再生能量太大 对策:延长减速时间;连接制动电阻

    2.电源电压过高 对策:在电源规格范围内降低电压

故障代码:9

  • 内容:欠电压(变频器的直流侧电压低于设置等级(400V级)约380V)
  • 可能原因及对策:

    1.输入电源发生缺项 对策:检查输入电源,待输入电压正常,复位后重新启动

    2.发生瞬时停电 对策:检查输入电源,待输入电压正常,复位后重新启动

    3.输入电源电压变动太大 对策:检查输入电源,待输入电压正常,复位后重新启动

    4.输入电源的接线端子松动 对策:检查输入接线

    5.在同一电源系统中存在大启动电流的负载 对策:改变电源系统使其符合规格值

故障代码:10

  • 内容:输出缺相保护(在变频器输出侧发生缺相或三相负载严重不对称)
  • 可能原因及对策:

    1.变频器输出线断线 对策:检查电机接线

    2.输出端子松动 对策:检查电机接线

    3.电机功率太小,在变频器最大适用电机容量的1/20以下 对策:调整变频器容量或电机容量

故障代码:11

  • 内容:电机过电流
  • 可能原因及对策:1.电机电流超过设定值的150% 1分钟

故障代码:12

  • 内容:编码器故障(变频器在输出频率状态,PG脉冲没有输入)
  • 可能原因及对策:

    1.PG连线断线 对策:检查连线

    2.PG接线有误 对策:检查连线

    3.PG卡硬件故障 对策:更换PG卡

故障代码:13

  • 内容:电梯停车时电流流动未有效阻断故障
  • 可能原因及对策:1.电梯停车时电流流动未有效阻断 对策:检查接地或更换

故障代码:14

  • 内容:运行中检测到速度逆向信号
  • 可能原因及对策:1.编码器与电机相序不一致 对策:改变编码器或电机相序

故障代码:15

  • 内容:无运行指令,检测到有速度反馈
  • 可能原因及对策:

          1.抱闸松,电梯溜车 对策:检查抱闸

          2.编码器受干扰,或编码器松动 对策:紧固编码器,排除干扰

故障代码:16

  • 内容:电机反相序
  • 可能原因及对策:1.在编码器接线正常的情况下,则电机相序接反 对策:调整电机相序

故障代码:17

  • 内容:同向飞车保护
  • 可能原因及对策:1.编码器连线有问题或受干扰或接错 对策:检查接线

故障代码:18

  • 内容:反向飞车保护<, /font>
  • 可能原因及对策:1.编码器连线有问题或受干扰或接错 对策:检查接线

故障代码:19

  • 内容:UVW编码器相序错
  • 可能原因及对策:1.编码器连线有问题或参数设置有误 对策:检查接线或更改参数

故障代码:20

  • 内容:R+、R-断线保护
  • 可能原因及对策:1.编码器连线异常 对策:检查接线

故障代码:22

  • 内容:KMB检测故障
  • 可能原因及对策:1.对策:调整时序参数

故障代码:23

  • 内容:输入电压过高
  • 可能原因及对策:1.输入电压过高 对策:调整输入电压

故障代码:24

  • 内容:UVW编码器断线
  • 可能原因及对策:1.UVW编码器断线 对策:检查接线

故障代码:25

  • 内容:风扇故障
  • 可能原因及对策:1.对策:更换风扇或调整参数

故障代码:26

  • 内容:使用UVW编码器时,未经过电机自整定
  • 可能原因及对策:1.输入自整定指令后,故障自动复位
