变频器面板维修如何判断故障原因?

点击数:5523 更新时间:8/3/2020 5:28:36 PM Tag: 变频器面板维修 变频器面板故障

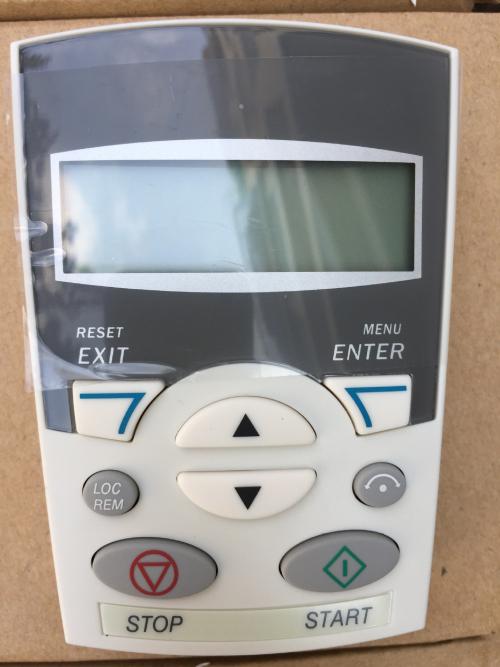

变频器面板维修如何判断故障原因?一般变频器面板故障主要有以下这么几种:

不显示

不显示的故障原因:

1.面板电源电路故障【短路 短路】;

2.面板连线故障;

3. CPU三要素即 CPU供电电路,时钟电路,复位电路的元器件有问题(比如晶振损坏 复位电路的小电解电容漏电);

4.驱动电路的驱动芯片【位选驱动芯片】,CPU以及与他们相关联的元器件短路、断路或其他原因 ;

显示不全

显示不全一般有两种情况:

1.显示缺段;

显示缺段即数码管的八段在显示数字或字母是显示不完整,这是由驱动电路的驱动芯片及相关驱动电路比如驱动三极管,驱动电阻断路或阻值变大造成的,也包括CPU故障比如没有输出信号。

2.显示缺位;

显示缺位即面板某一位数码管应该显示却没有显示,是由位选驱动电路来执行的,驱动电路包括驱动芯片及相关电路,也包括CPU,比如驱动芯片损坏与之相关的元器件损坏,CPU无信号输出或损坏 。

多显示

多显示即【显示多段】,即不该显示却显示了;一般是驱动芯片或驱动三极管短路造成的,也可能是CPU有问题。
