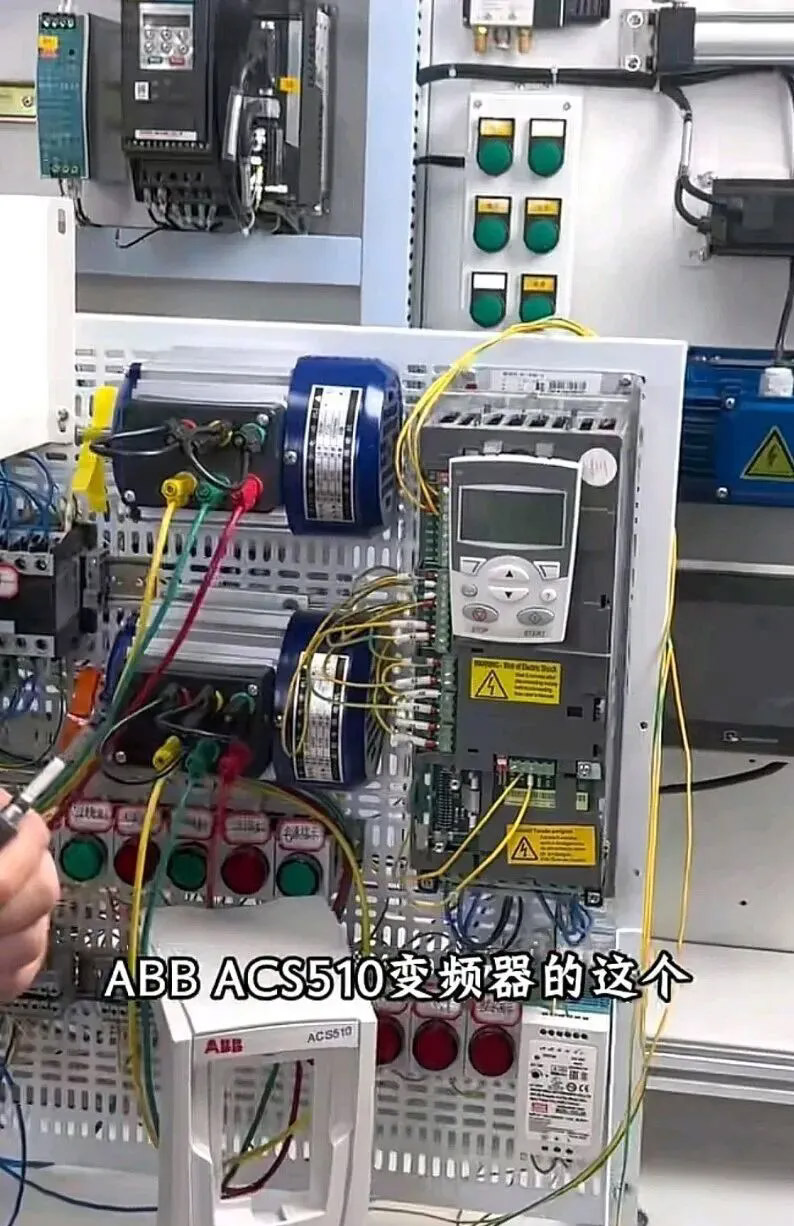

图文详解 | ABB变频器ACS510系列接线

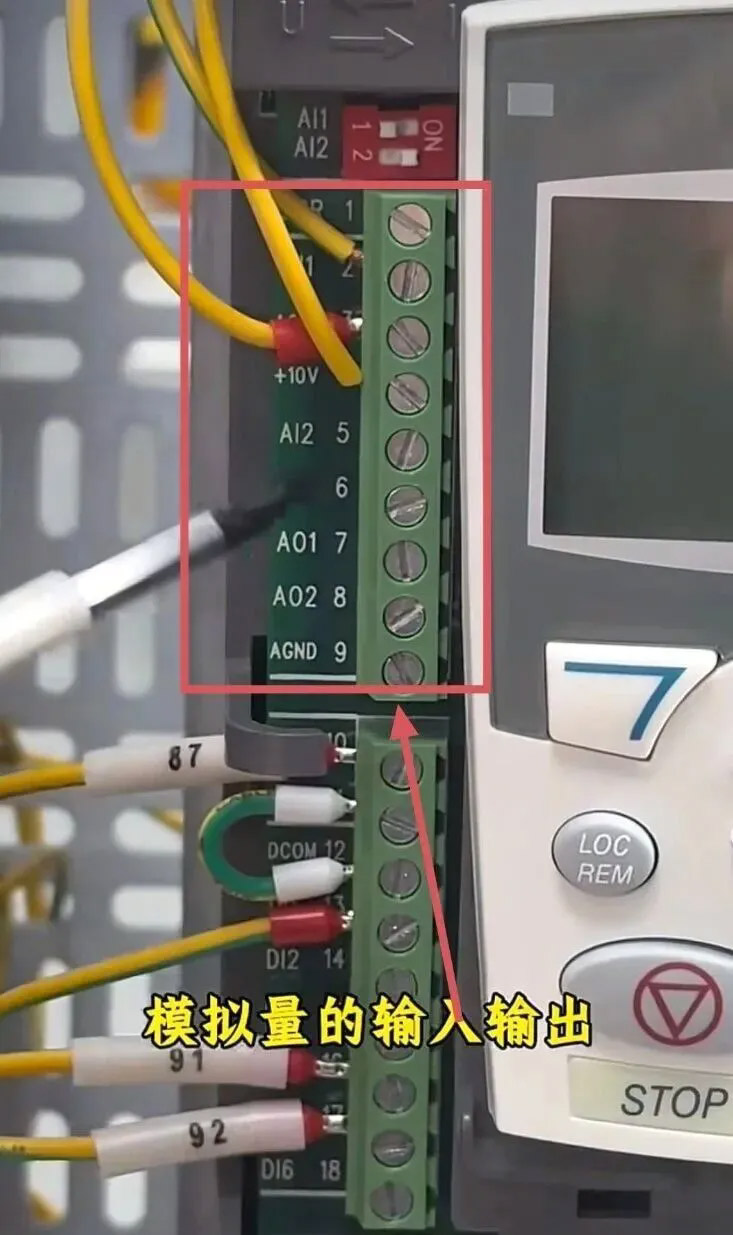

模拟量的输入输出【带拨码开关，分电流，电压】

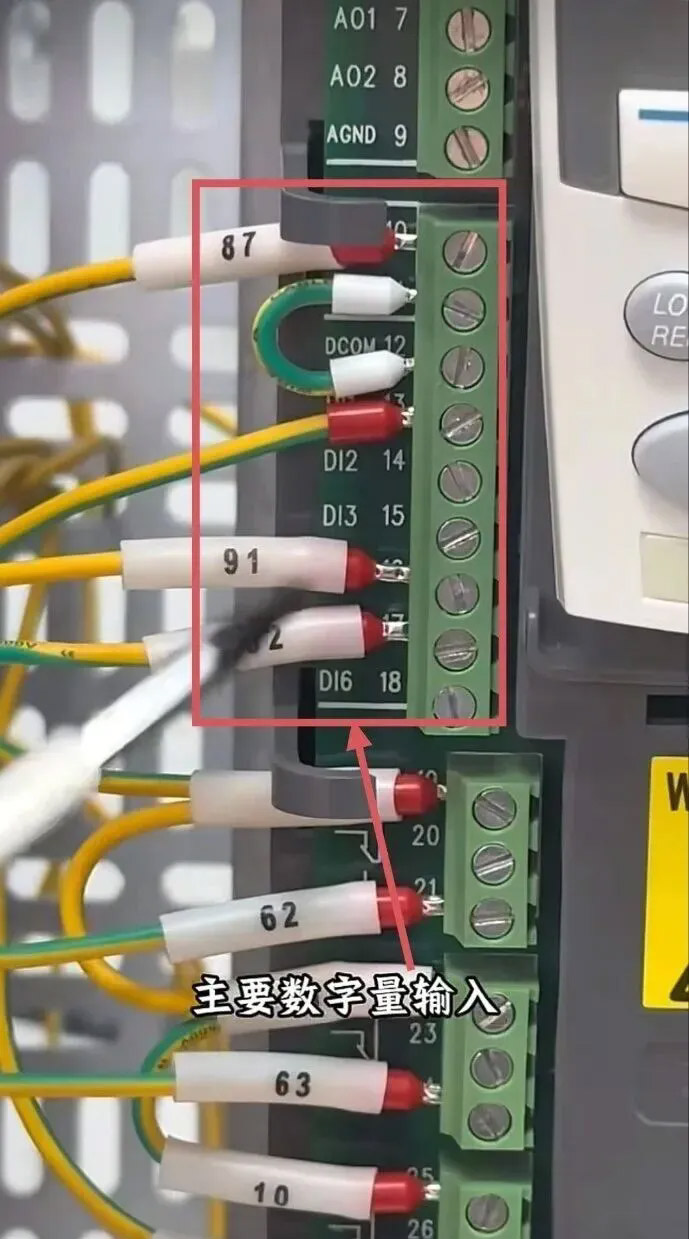

主要是数字量的输入(DI1-DI6，COM)

数字量输入的接线:分PNP和NPN
位置显示是10-18

对应的是+24V，GND，DCOM，DI1-DI6

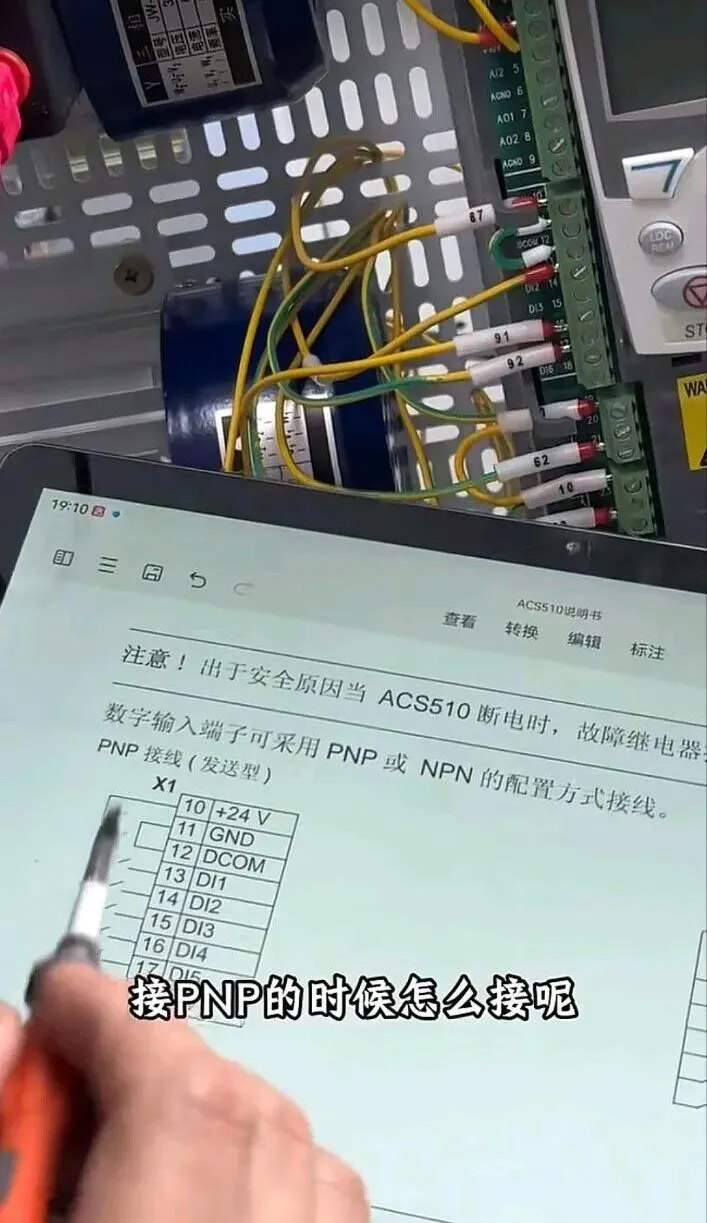

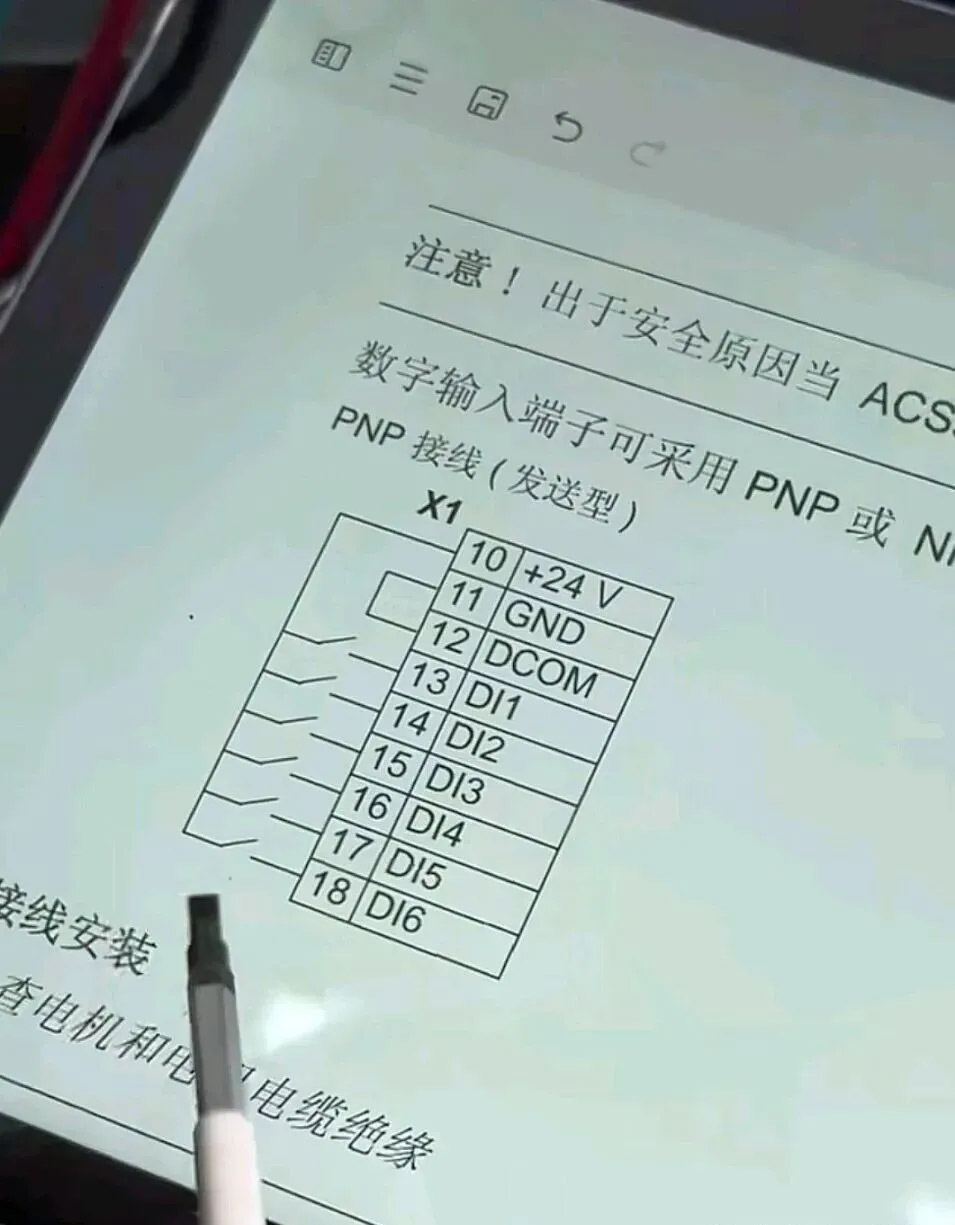

PNP型(高电平)接线:假设接PNP的一个或多个开关【电流的走向】
从24V触发，如到DI1(就是接入13端)，在DI1的内部和COM端是导通的。

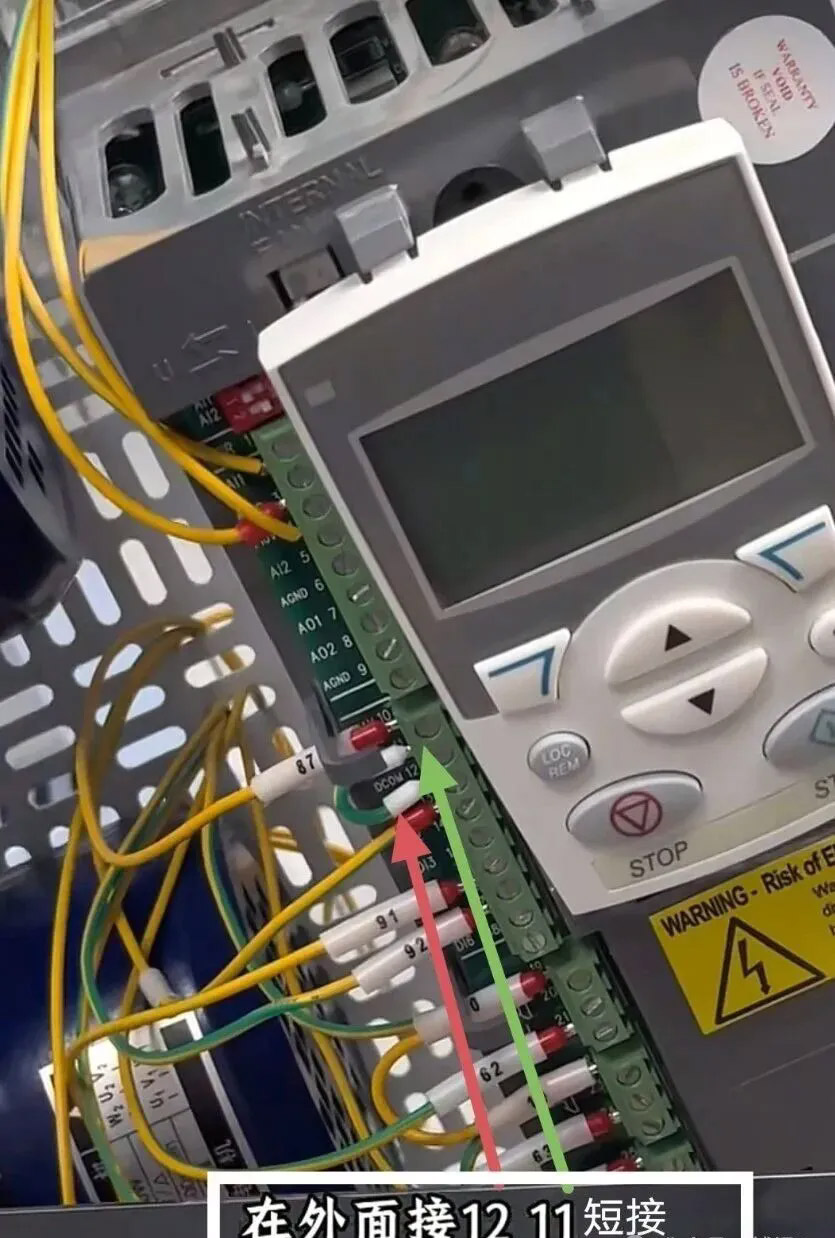

在COM外部有一根线与GND(11端)导通。行程回路。

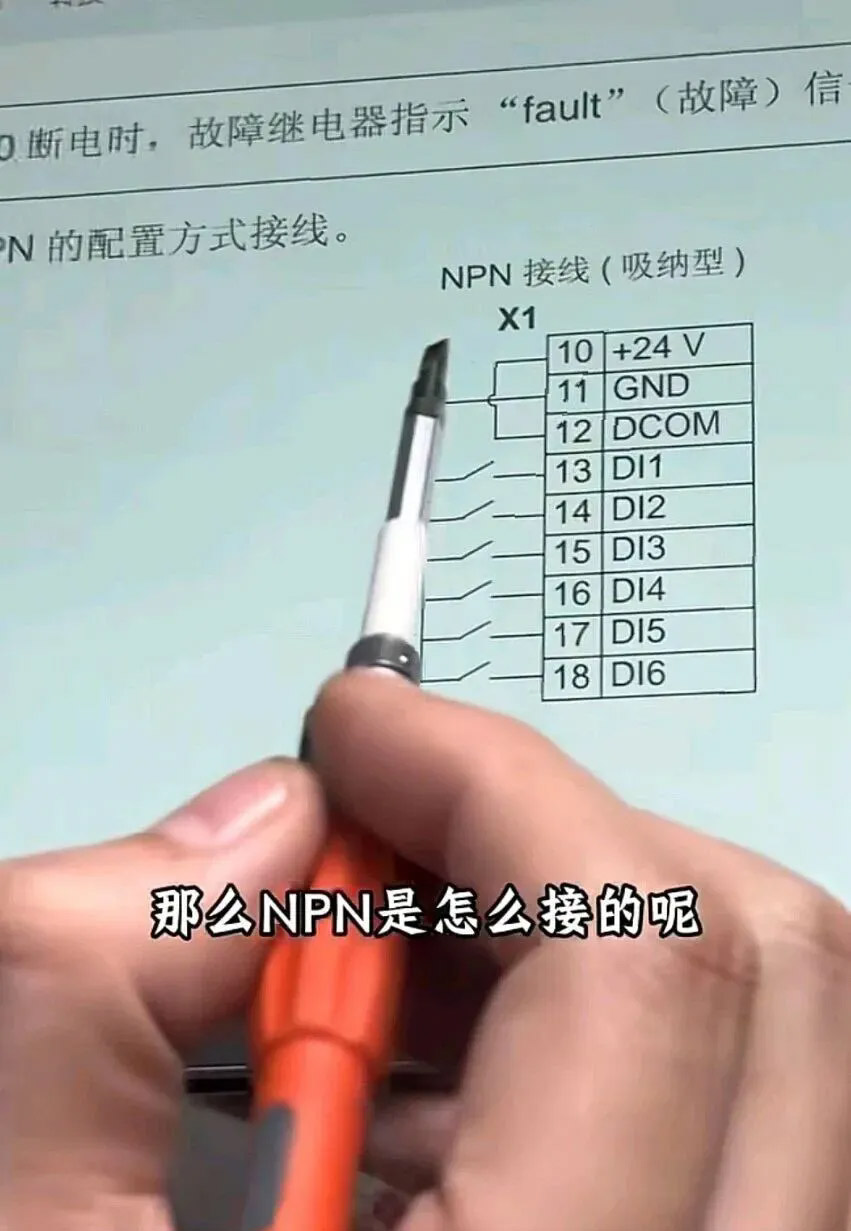

NPN型接线:假设接NPN的一个或多个开关【电流的走向】

将24V与COM端进行连接，从24V流入COM端，COM内部与DI1(13端相连)。

从DI1(13端)外部通过NPN开关，回到GND(11端)。

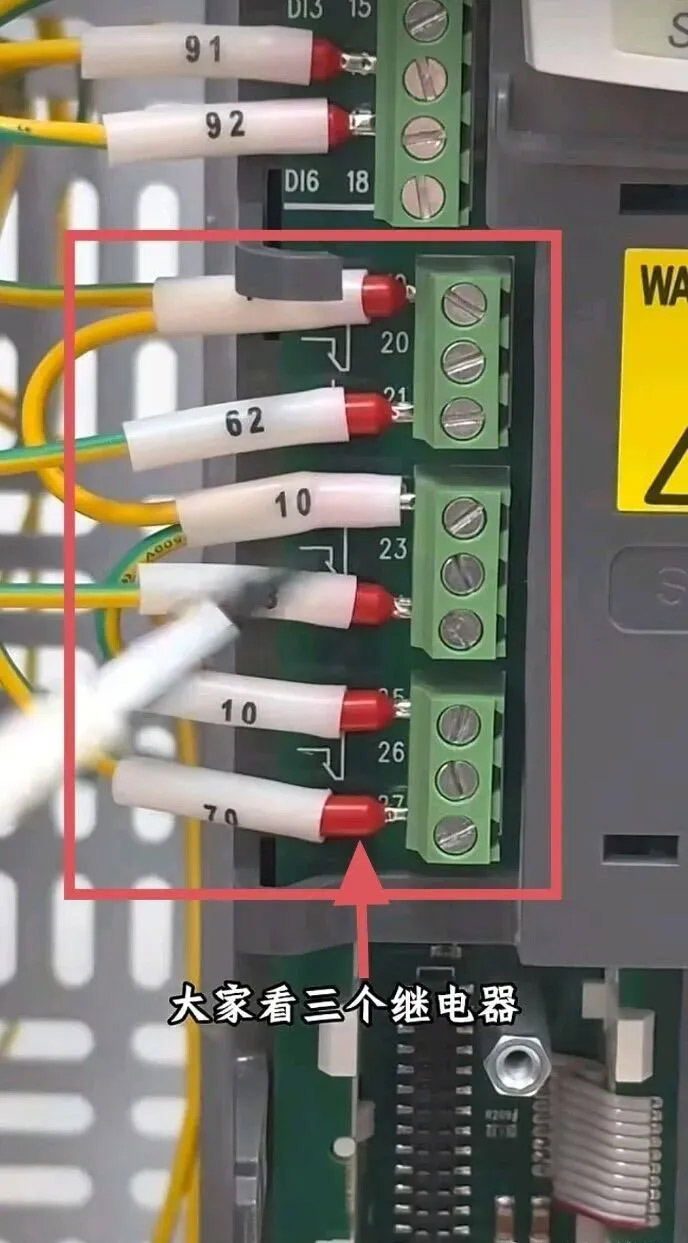

三个继电器【有电源继电器，可以接220V，三个继电器可以对外供电。】

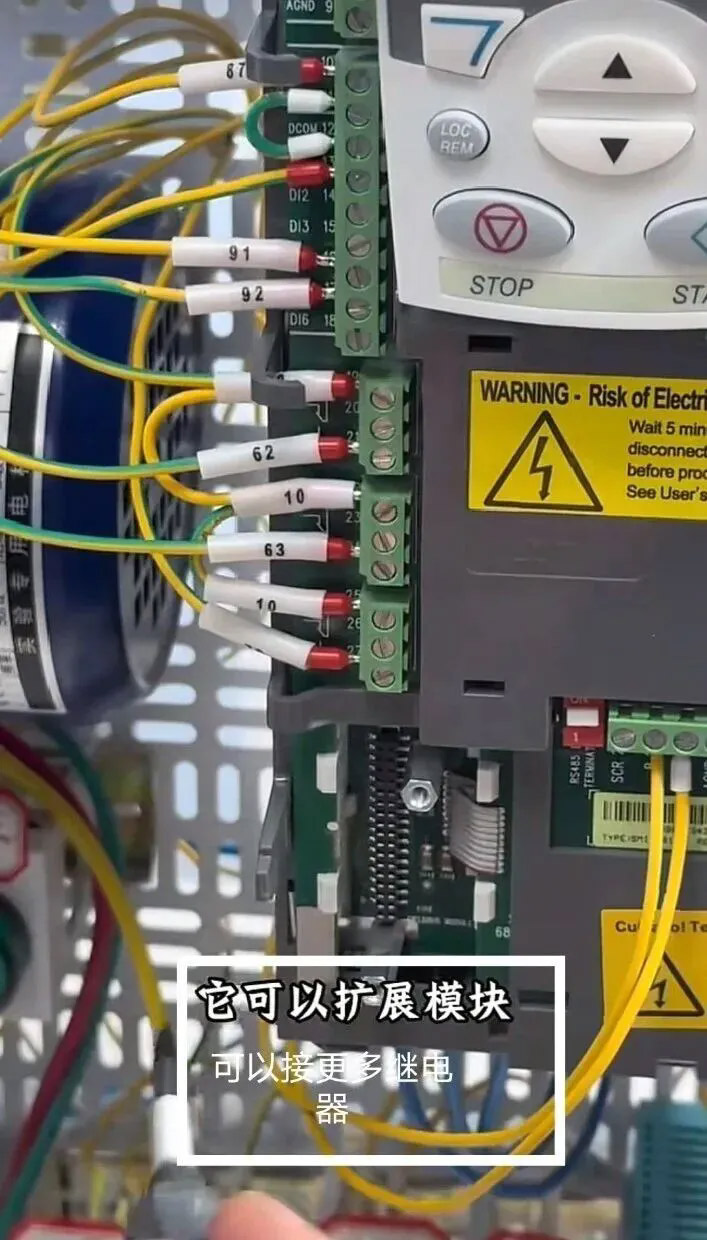

这个变频器带了三个拓展模块(可以拓展的，接更多的继电器)。

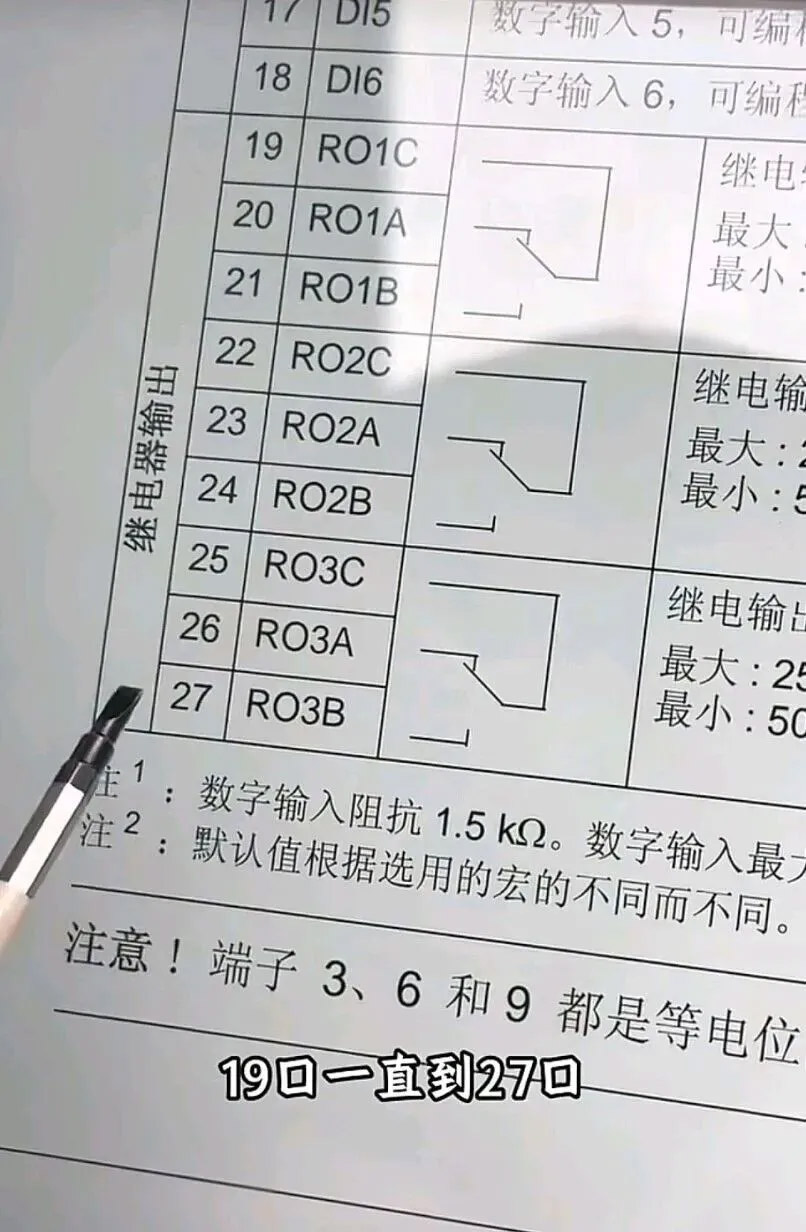

19-27(端)。就是三个继电器。(01，02，03)

01C是公共端，与01A是常闭。与01B是常开。

02C是公共端，与02A是常闭。与02B是常开。

03一样

这台变频器接两个水泵，一个接报警。它们的接线是一样的。

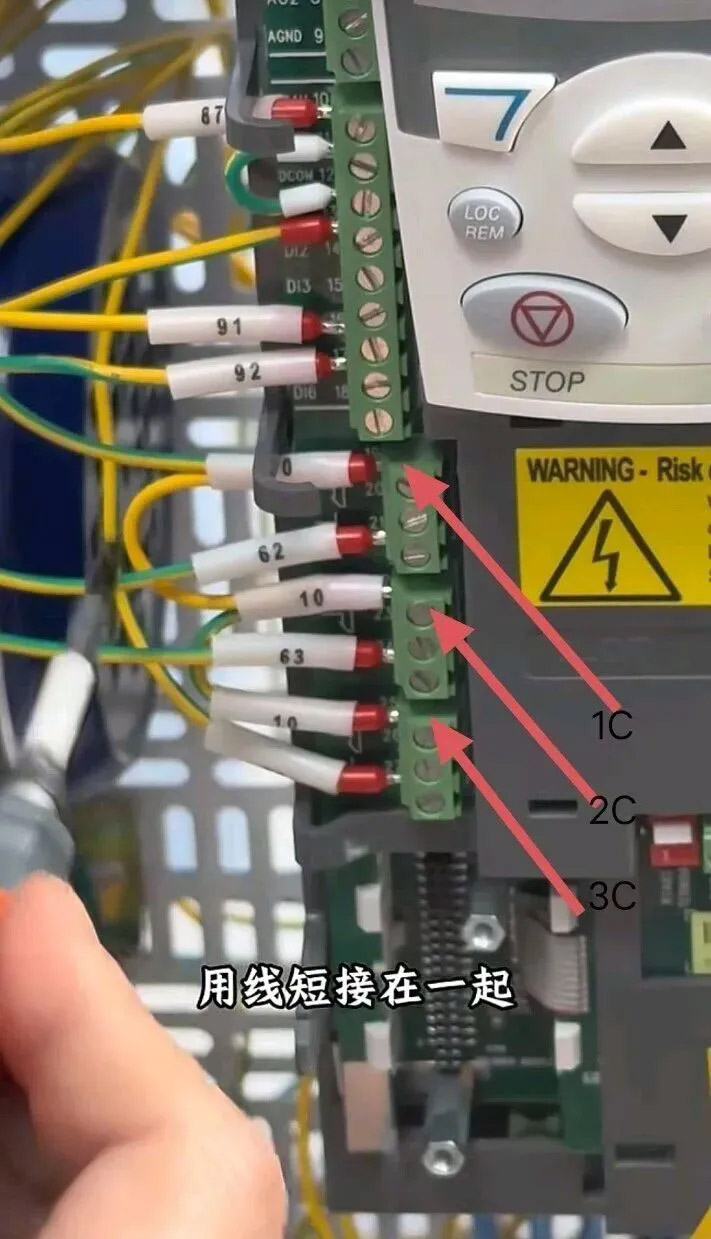

将01C，02C，03C三个公共端短接。【写成信号10的接线】

【因为这端接的是220V电源】。

01B，02B，03B引出的三条线，只有常开变常闭，就会对外输出电压。

【可以理解成三个带电源的开关，也可以理解成中间继电器一个常开常闭触点，通过程序控制通断，就可以控制外面继电器或者灯或者报警动作】

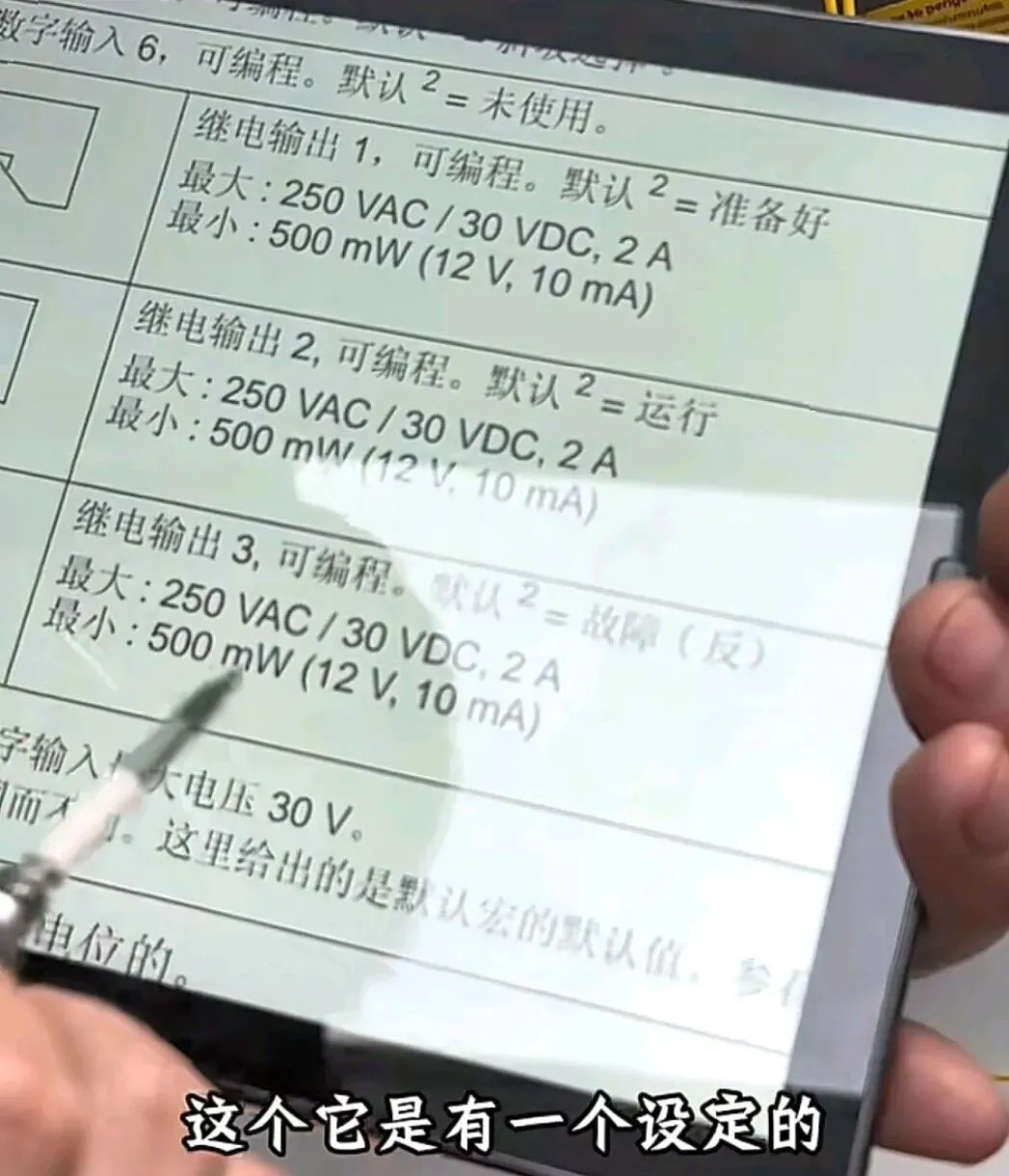

这是设定承受多大电压电流

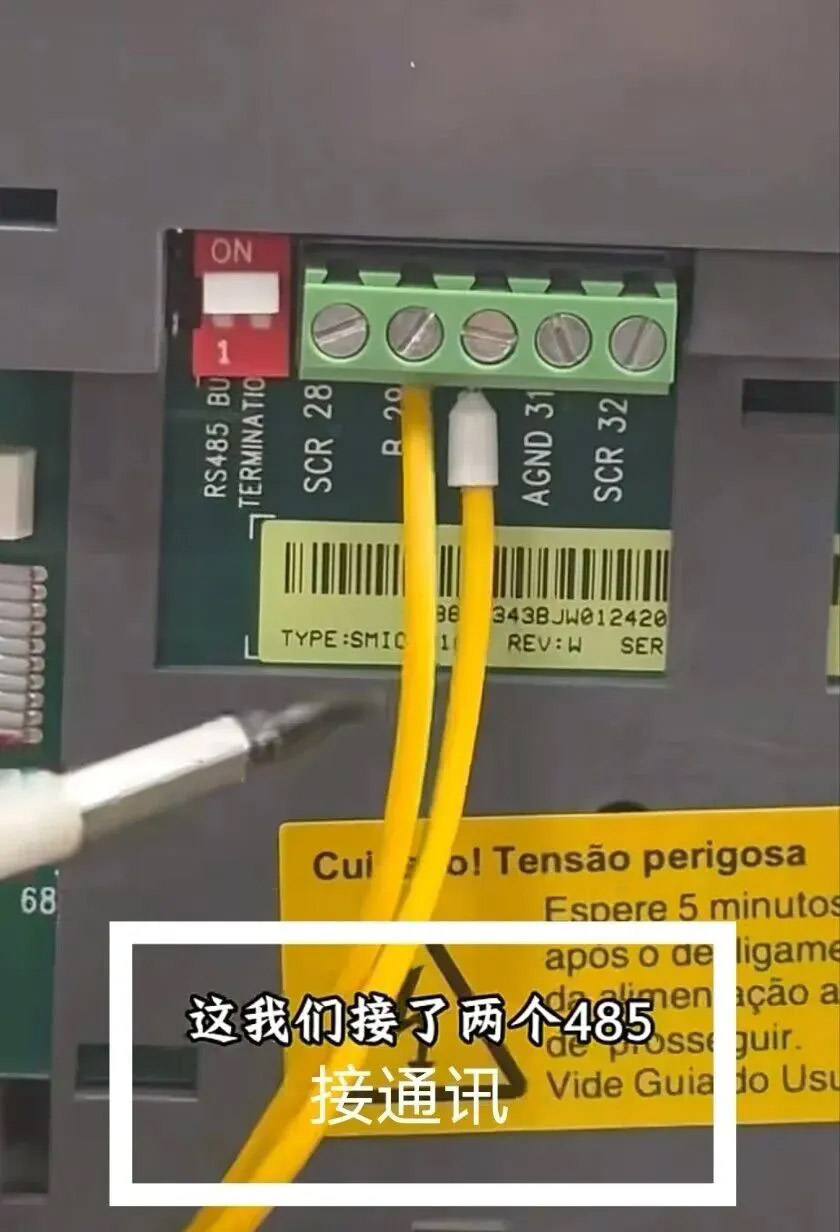

通讯部分【接两个485】

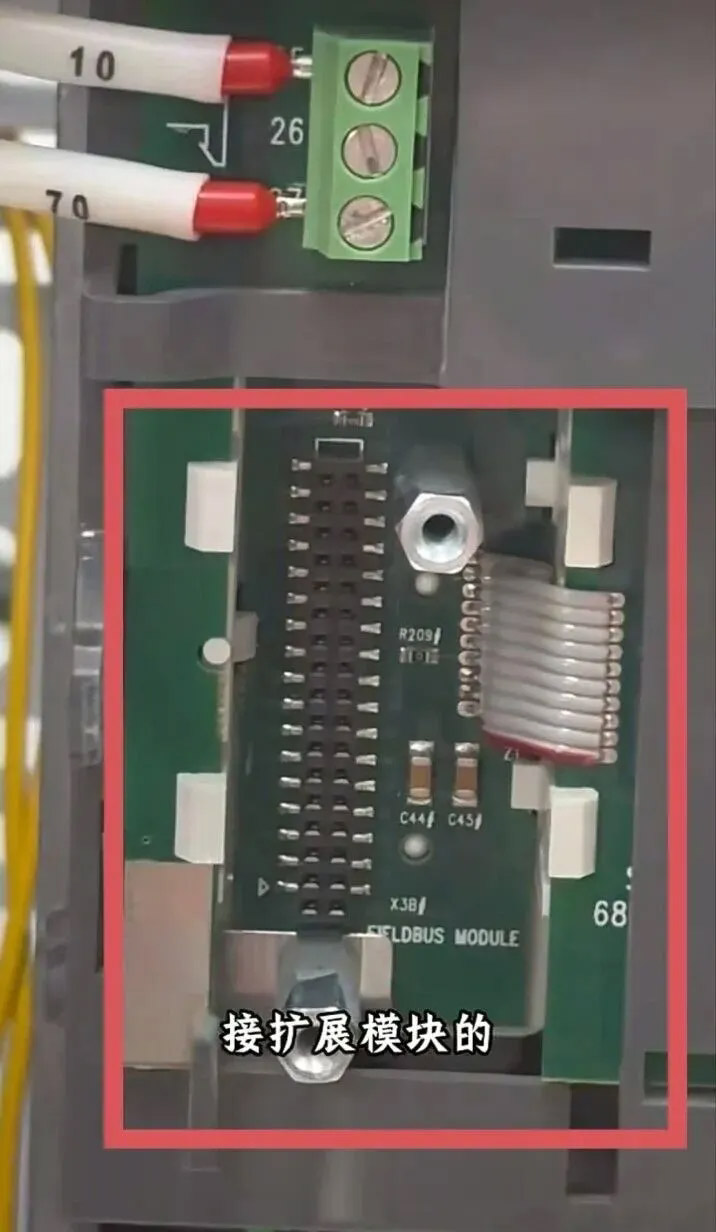

拓展【接拓展模块】

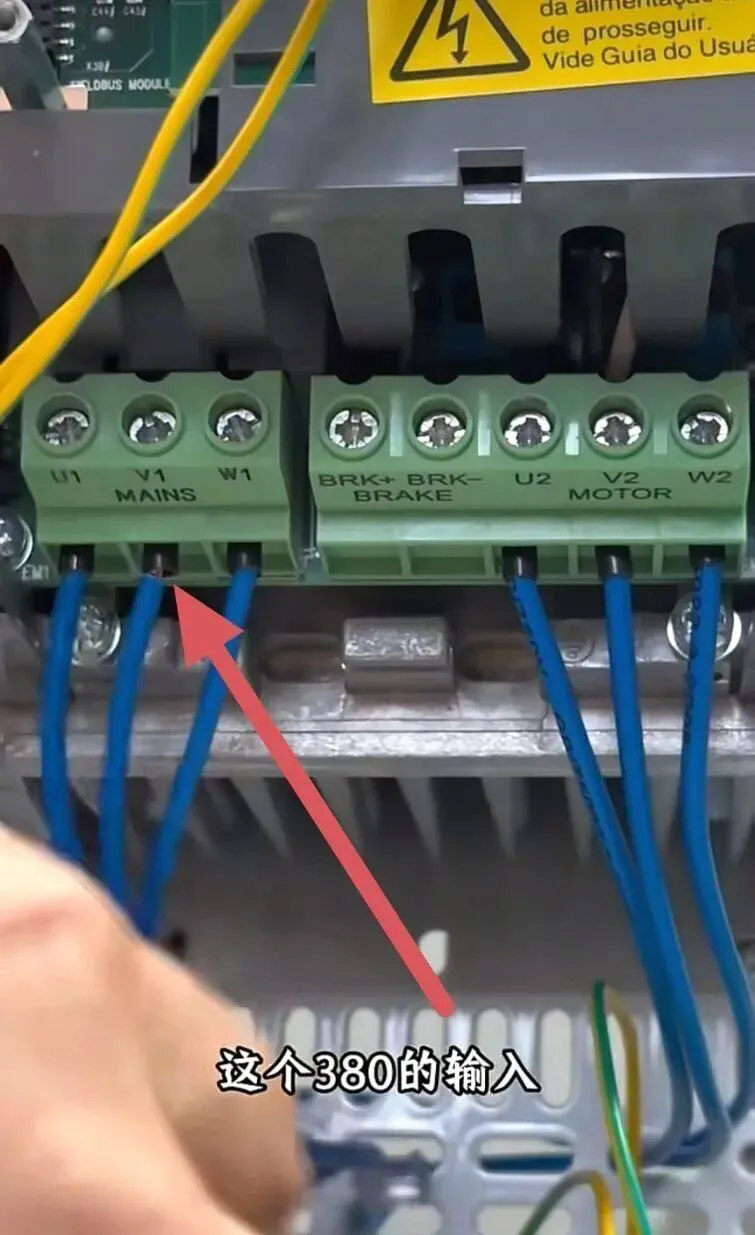

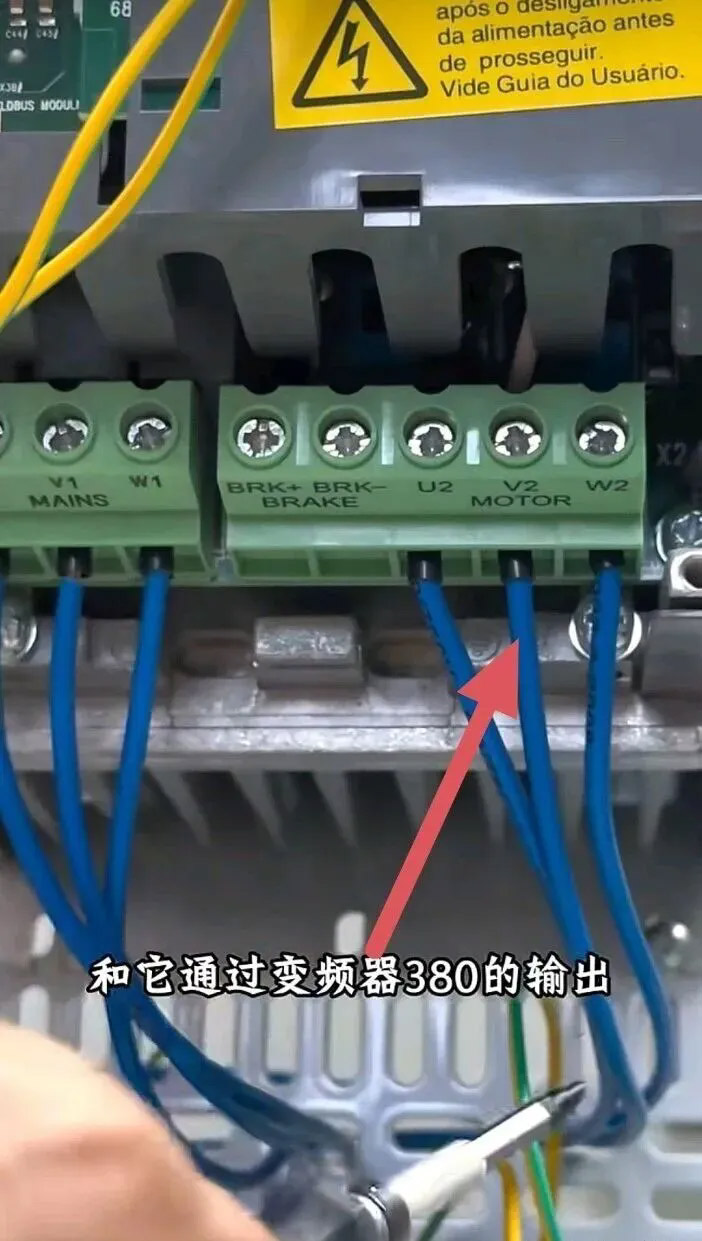

电源端【380V输入 380V输出 】

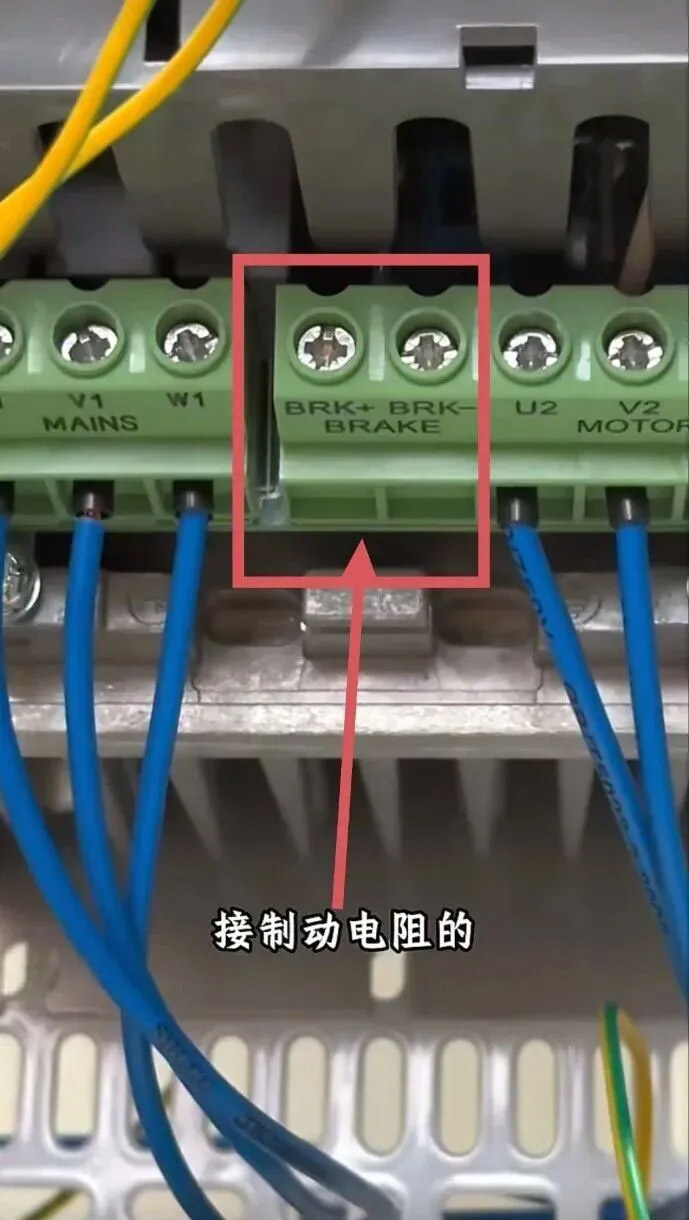

B+和B-【接制动电阻】
