干货丨变频器四大品牌维修经验分享

     富士、ABB、丹佛斯、汇川，这四个品牌在变频器驱动板的设计上各有千秋，维修时的侧重点和排查思路也有显著差异。以下是基于各品牌设计特点整理的维修思路供大家参考：

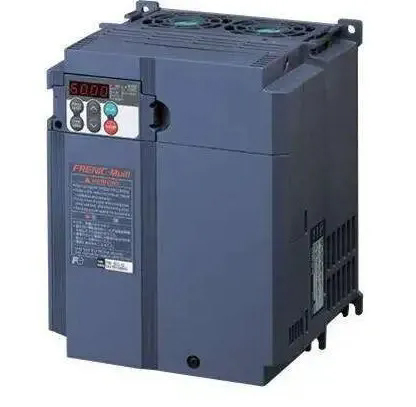

1. 富士（Fuji）变频器

◉电路设计特点：

      非对称驱动设计：富士变频器的六路驱动电路阻值可能并不完全相同，这是其特有的电路设计。

      光耦隔离：广泛采用光耦进行信号隔离与驱动（如PC923、PC929等型号）。

◉维修实操要点：

      阻值对比法需谨慎：在断电静态测量六路驱动输入/输出端对地阻值时，不能简单认为阻值不一致就是故障，需结合富士的特定电路图纸进行判断。

      低速抖动排查：若三相输出正常但电机在低速时抖动，通常是某一路驱动光耦性能不良或电解电容老化导致波形畸变。可使用示波器对比六路启动时的波形，找出异常的一路进行元件代换。

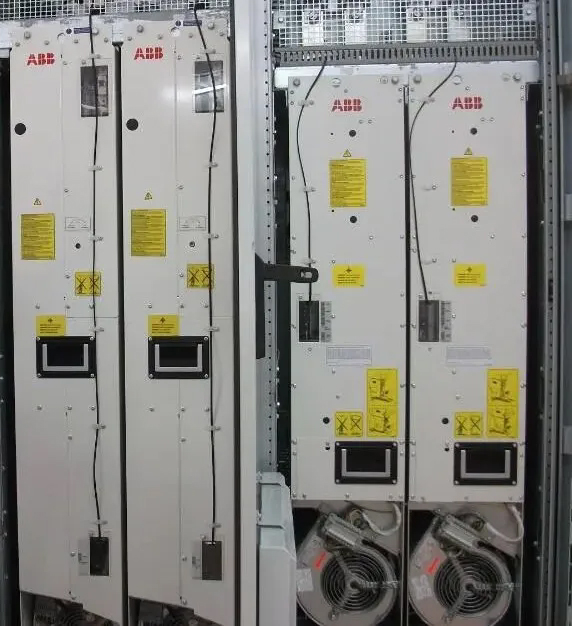

2. ABB变频器

◉电路设计特点：

       模块化与独立板卡：ABB（如ACS800系列）通常采用独立的门极驱动板（如AGDR），该板直接与IGBT模块相连，负责门极控制、饱和反馈和温度检测。

       上下桥臂驱动差异：部分设计中，上桥臂采用自举电容供电，下桥臂采用公共供电，且某些驱动芯片为上下桥一体设计，无光电隔离，炸机时容易波及相邻电路。

       独立弱电供电：驱动部分通常由独立的开关电源提供隔离的弱电（如16V门控电压、5V控制电压等）。

◉维修实操要点：

       故障代码定位：若报2340等驱动类故障，可单独给驱动板上24V电压测试工作电流（正常约240mA）。电流偏大需排查78L05、74H02等元件；检查A2611检测光耦的管压降回路电压（正常约1.5V）。

       替换策略：若单板屏蔽后运行仍报故障，或三连板运行异常，在排除光耦问题后，可尝试直接更换逻辑控制芯片（如D9、D10等）。

       安全隔离：维修时需注意ABB驱动板与主电路板（AINT）的排线连接，确保强弱电隔离良好。

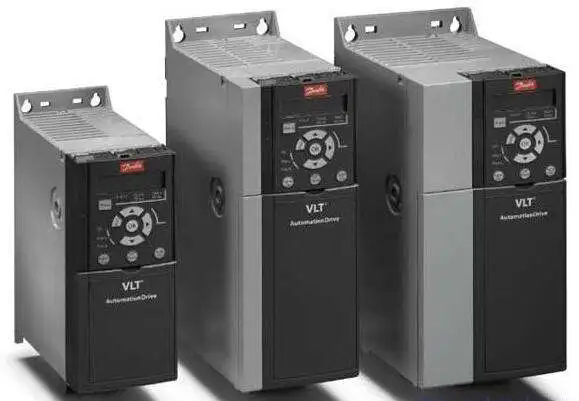

3. 丹佛斯（Danfoss）变频器

◉电路设计特点：

       高精度栅极电压控制：采用驱动电路将PWM信号转换为严格的栅极电压（通常为+15V/-8V），并集成硬件监控反馈给控制板。

       软件保护逻辑：若栅极电压异常持续超过设定阈值（如200毫秒），会触发保护性停机（如报AL-046栅极驱动电压故障）。

◉维修实操要点：

      动态电压测试：丹佛斯对驱动电压要求极高。静态测量正, 常, 不代表动态正常，必须使用示波器验证PWM信号的完整性（幅度、频率、死区时间），确保无噪声且幅度达标。

      电容ESR测试：电解电容老化是引发驱动能力不足的高频原因。需使用专业仪器测量电容值和等效串联电阻（ESR），若ESR翻倍或容量下降超20%，必须更换。

      参数与环境排查：维修前需排除外部干扰（EMI）和电源波动，并检查参数设置（如减速时间过短导致的再生过电压）是否合理。

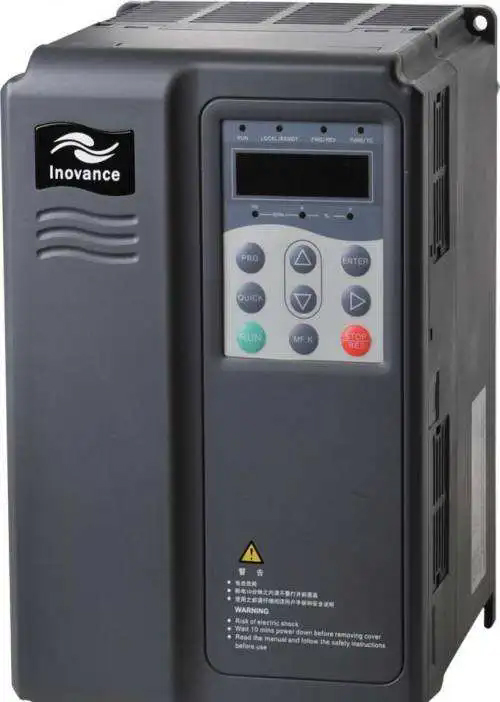

4. 汇川（Inovance）变频器

◉电路设计特点：

      高集成度与抗干扰设计：主控板和功率板常采用垂直插接结构，自然隔离强弱电，降低EMI。

      信号完整性处理：在PCB布局上，驱动信号线会做蛇形走线处理以实现等长匹配，或在输出端并联小电容（如220pF）等效延长电气长度，减少波形畸变。

      经典全桥与保护：三相整流多采用六个二极管搭成全桥结构，并配合压敏电阻（如14D561K）防浪涌。

◉维修实操要点：

       关注散热与热设计：汇川变频器对热管理要求高，维修时需检查散热器底面导流槽是否堵塞，导热硅脂是否干涸，避免因温升导致IGBT或驱动芯片热击穿。

       开关电源干扰排查：若出现上电后LED屏轻微闪烁等“玄学”问题，需警惕开关电源高频振荡干扰。可通过在反馈光耦阴极对地并联瓷片电容（如102）来吸收干扰。

      接插件与焊点检查：作为国产代表品牌，长时间运行后需重点检查连接部位是否氧化、接插件是否接触不良，以及贴片元件焊点是否因热应力开裂。

跨品牌通用维修“铁律”

1.  换模块必查驱动：只要IGBT模块发生炸裂或快熔熔断，绝对不能直接更换模块试机。必须首先对六路驱动电路进行全面体检（静态阻值对比+动态波形测试），否则新模块上电即会再次损坏。

2.  灯泡限流大法：在确认驱动波形正常并安装新IGBT后，首次通电可以在直流母线正极（P/+）处串联一个100W左右的白炽灯泡或大功率电阻。正常时灯泡微亮或熄灭，若常亮说明仍有短路，可有效保护新模块不被炸毁。

3.  防静电与放电：操作前务必切断总电源，等待至少15分钟并用万用表确认母线电压低于36V；全程佩戴防静电手环，避免静电击穿敏感的栅极。
