如何测量变频器驱动电路的负载能力？

    测量变频器驱动电路的带负载能力，是判断驱动板在接入IGBT后能否正常工作的关键一步。很多空载时测不到的隐蔽故障，比如运行中跳OC（过流）报警或炸毁IGBT模块，根源就在于驱动能力的不足。

    针对这个问题，常用两种测量方法：一种适合维修场景的简易电阻负载法，另一种是使用专业仪器的示波器分析法。下面详细介绍两种方案，可以根据手头工具选择。

方案一：简易电阻负载法（适合维修快速判断）

    这是维修中非常实用、成本最低的一种方法，通过模拟IGBT栅极的负载来直接测量驱动电流。

1. 准备工作

• 断开主电路：必须将驱动板与高压主回路（IGBT模块）脱离，以保证安全。

• 屏蔽保护电路：对于有IGBT管压降检测功能的电路，需将检测脚对驱动电源的0V线短接，防止保护电路误动作而封锁脉冲输出。

2. 搭建测试电路

• 核心元件：准备一个功率电阻（一般3W左右），一只数字万用表（具备直流mA档）。

• 电阻选择：阻值通常选取与IGBT栅极驱动电阻（RG）相同或相近的值，常见范围为15Ω∼∼51Ω。注意功率要足够，防止烧毁。

• 连接方式：

  • 将万用表（打到直流mA档）与功率电阻串联。

  • 将这一串联支路连接到驱动电路的输出端子（GG极和EE极）上。

  • Tip：有些师傅也会直接用万用表电流档并联电阻，具体看习惯，核心就是串入电路测电流。

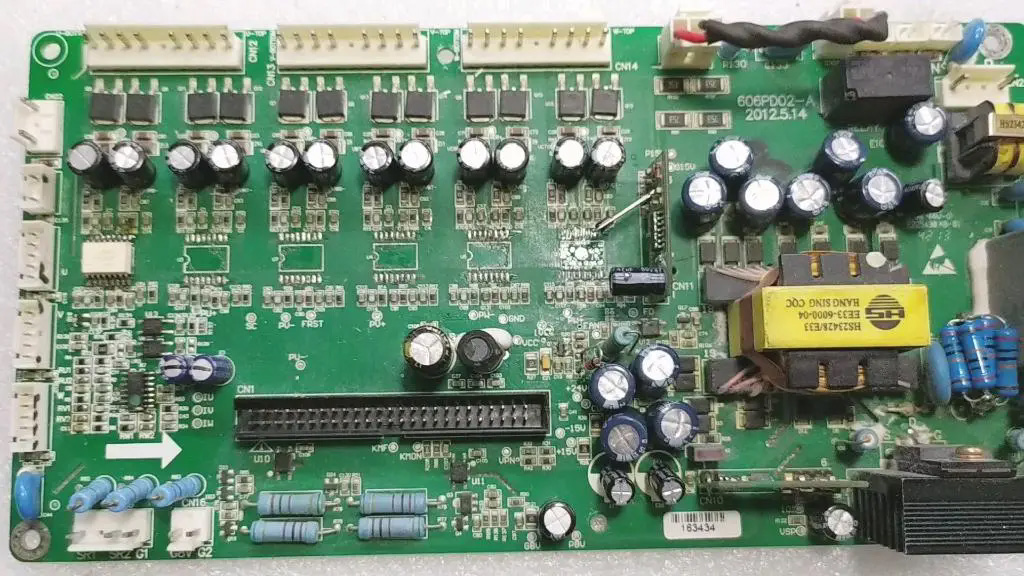

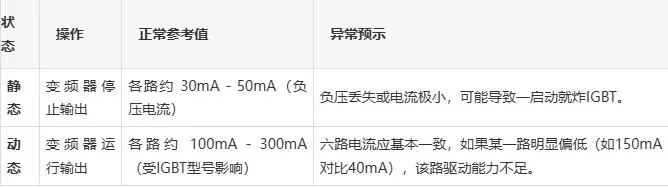

3. 测量与判断标准

    给驱动板上电，并配合启动/停止操作（使变频器运行），分别测量静态和动态电流。

4. 故障定位诊断

   如果发现某一路驱动电流异常，可按下表进一步排查：

1. 测电源：保持带载状态，测量该驱动电路的正、负供电电压。如果电压跌落明显 →→ 检查电源滤波电容（常见电解电容失容/干涸）或整流管。

2. 查元件：若电源电压正常 →→ 故障在信号通道。检查驱动光耦（如PC923, PC929）、推挽放大三极管（V4, V10）是否老化或内阻变大。

方案二：示波器与专业分析法（适合研发与深度诊断）

    如果需要对PWM波形质量和系统整体性能做定量分析，需要使用示波器搭配专门的电机驱动分析软件（如泰克IMDA或福禄克MDA系列）。

1. 关键测量参数

•  V/Hz比（电压频率比）：这是衡量变频器输出力矩的关键。比值过高电动机会过热，过低则力矩不足。

•  电压调制与dv/dt：测量PWM脉冲的上升沿陡度。过高的dv/dt（电压变化率）会伤害电机绕组绝缘。

•  谐波失真：在输入侧测量总谐波失真（THD，Total Harmonic Distortion），评估对电网的污染。

•  电压/电流不平衡度：测量三相的差异。理想状态下三相电压、电流应基本平衡，相位差120°，否则可能意味着整流模块或电机有问题。

, 2. 探头与安, 全要求

•  高压差分探头：这是硬性要求。驱动电路属于浮地系统，必须使用差分探头测量相间电压，严禁使用无源探头测对地电压，否则会短路。

•  电流探头：用于捕捉动态电流波形。

•  消磁与校准：测量前需对电流探头消磁（退磁），并对电压/电流探头进行** Deskew（去歪斜/偏移校正）**，以消除电压和电流之间的传输延迟，保证功率计算准确。

3. 系统级效率测量（高级功能）

    利用示波器的数学运算功能，可以同时测量变频器的输入功率（来自电网）和输出功率（去往电机），计算出驱动系统的实时运行效率，这对能效评估很有价值。

总结

维修检测：首选 “电阻串联万用表” 的方法，简单直接。重点检查六路驱动电流是否平衡。

深度分析：使用示波器+高压差分探头。重点关注驱动波形质量和系统整体性能。
